400x300 / base termal de la cámara del 17μm integrada en la cámara de seguridad termal para la vigilancia
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tipo | Módulo sin enfriar de la cámara | NETD | <30mK |
|---|---|---|---|
| Resolución | 400x300 / el 17μm | Consumo de energía típico | <1.1W |
| Velocidad de fotogramas | 9Hz/25Hz/30Hz/50Hz/60Hz | Peso | ≤77g |
| Alta luz | base termal de la cámara 400x300,Observación personalizada base termal de la cámara |
||
Descripción de producto
Módulo infrarrojo PLUG417

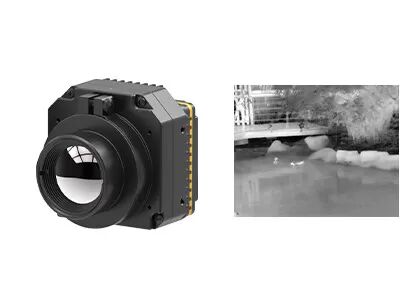

400x300 / base termal de la cámara del 17μm integrada en la cámara de seguridad termal para la vigilancia
Descripción de producto
PLUG417 es uno del módulo sin enfriar del sensor de la toma de imágenes térmica de la serie del ENCHUFE desarrollado por la tecnología de los sensores global (GST).
El sensor sin enfriar consistido en de la toma de imágenes térmica de 400x300/el 17µm, la serie completa de componentes ópticos, el circuito del tratamiento de señales y el algoritmo único del tratamiento de la imagen, el módulo infrarrojo del sensor PLUG417 asegura imagen clara, calidad lisa y rendimiento superior.
El módulo termal de la cámara del sensor PLUG417 proporciona una variedad de interfaces comunes de la industria para el enchufe fácil y la integración en las cámaras infrarrojas de OME. Tenemos algunas soluciones acertadas de la toma de imágenes térmica que se aplicarán en muchos usos.
La tecnología de los sensores global es un proveedor de los corazones termales infrarrojos de los sensores de los detectores y de la cámara del OEM. Tenemos más de 10 años de experiencia en las industrias infrarrojas de la toma de imágenes térmica. Tenemos el equipo profesional del servicio post-venta para proveer de clientes la contestación profesional. Para cualesquiera preguntas o problema, éntrenos en contacto con por favor en cualquier momento, estaremos adentro la primera vez para que usted conteste.
Características principales
- NETD<30mk>
- Funcionamiento estable
- Integración fácil y enchufe
- Calidad y detalles claros de la imagen
- Adaptabilidad ambiental fuerte
Especificaciones de producto
| Modelo | PLUG417 |
| Funcionamiento del detector del IR | |
| Resolución | 400x300 |
| Echada del pixel | el 17μm |
| Gama espectral | los 8~14μm |
| NETD | <30mk> |
| Tratamiento de la imagen | |
| Velocidad de fotogramas | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Tiempo de lanzamiento | <10s> |
| Vídeo análogo | PAL/NTSC |
| Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
| Componente de la extensión | USB/Camerlink |
| Oscurecimiento de modo | Linear/histograma/mezclado |
| Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
| Exhibición de imagen | Color caliente/candente/pseudo negro |
| Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
| Algoritmo de la imagen | NUC/AGC/IDE |
| Especificación eléctrica | |
| Interfaz externo estándar | interfaz 50pin_HOURS |
| Modo de la comunicación | RS232-TTL, 115200bps |
| Voltaje de fuente | 4.5~6V |
| Consumo de energía típico | <1> |
| Características físicas | |
| Dimensión (milímetros) | 44.5mmx44.5mmx36.6m m |
| Peso | ≤77g |
| Adaptación ambiental | |
| Temperatura de la operación | -40°C ~ +70°C |
| Temperatura de almacenamiento | -45°C ~ +85°C |
| Humedad | el 5%~95%, sin condensación |
| Vibración | Vibración al azar 5.35grms, 3 AXIS |
| Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
| La óptica | |
| Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100m m Lente motorizada: 75mm/100mm/150m m Zoom óptico continuo: 30-150m m |
Usos industriales
El módulo termal de la cámara PLUG417 es ampliamente utilizado en seguridad y supervisión, aire libre, rescate de la aplicación de ley, lucha contra el fuego y rescate, las cargas útiles etc. de ADAS, del UAV.
Nuestra línea de productos
FAQ
1. ¿Cómo hace plano focal sin enfriar el trabajo del microbolometer del arsenal?
Usando el principio de efecto termal radiante infrarrojo, el detector infrarrojo sin enfriar convierte energía de la radiación infrarroja en energía térmica con el material de la absorción infrarroja, de modo que la temperatura de los aumentos materiales sensibles. Entonces, cierto parámetro físico de los cambios materiales sensibles por consiguiente y convertidos en señal eléctrica o señal ligera visible a través de cierto mecanismo de la conversión diseñado para realizar la detección del objeto.
2. ¿Cuál es la ventaja del detector infrarrojo sin enfriar?
El detector plano focal infrarrojo sin enfriar no necesita un dispositivo más fresco de la asamblea del Dewar integrado (IDCA) y puede trabajar en la temperatura ambiente. Tiene las ventajas del comienzo rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida, bajo costo y así sucesivamente. Aunque la sensibilidad del detector infrarrojo sin enfriar del avión focal no sea tan buena como la de detectores infrarrojos refrescados, después de años de desarrollo, su funcionamiento de coste ha sido obviamente mejor que el detector refrescado, que tiene una perspectiva más amplia del uso.
