Base termal 640x512/el 12μm de la cámara de HD LWIR para la inspección del poder de la electricidad
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 / el 12μm | NETD | <30mK |
---|---|---|---|
Gama espectral | los 8~14μm | Tamaño | 44.5x44.5x36.6m m |
Alta luz | Cámara termal de HD LWIR,Base termal de la cámara de LWIR,cámara termal de 640x512 LWIR |

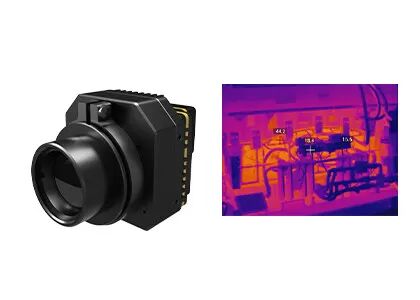

Alta base termal infrarroja de la cámara de la definición LWIR 640x512/el 12μm para la inspección del poder de la electricidad
El módulo de la toma de imágenes térmica de PLUG612R cubre longitud de onda larga a partir del 8 hasta el 14μm con una resolución de 640x512 y del tamaño del pixel en el detector infrarrojo del microbolometer de la voz del 12μm.
Como un detector sin enfriar termal principal del IR y proveedor termal del módulo del sensor, la tecnología de los sensores global (GST) ha proveído de los clientes las diversas soluciones infrarrojas maduras y estables de la toma de imágenes térmica. Es más fácil para los módulos de la cámara de la toma de imágenes térmica desarrollados por GST que se integrará en productos más terminales y reduce grandemente el coste para los clientes.
- Resolución: 640x512
- Echada del pixel: μm 17
- Tipo de matriz: Microbolometer sin enfriar
- Sensibilidad termal: NETD<30 mK="">
- banda espectral: los 8μm al 14μm
Modelo | PLUG612R |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | <10s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | Y16/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤85g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 13mm/19mm/24m m |
El módulo de la toma de imágenes térmica de PLUG612R es ampliamente utilizado en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. ¿Cuál es toma de imágenes térmica infrarroja?
La toma de imágenes térmica infrarroja es una clase de método que utilice la radiación infrarroja y la energía termal para recopilar la información sobre objetos. Según la diferencia de la radiación entre el objeto y el ambiente y la diferencia de cada parte del objeto sí mismo del fondo de la radiación, la imagen termal infrarroja puede mostrar la fluctuación de la radiación de cada parte de la escena, así mostrando las características de la escena.
2. ¿Cuál es la ventaja de la toma de imágenes térmica infrarroja?
---Vea a través la oscuridad total;
---Identificación debajo del camuflaje;
---Detección de la gama larga;
---Detección de la distribución del calor;
---Medida sin contacto de la temperatura;
---Conciencia del empleo
3. ¿Cuál es los usos de la toma de imágenes térmica infrarroja?
La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en energía eléctrica, seguridad y supervisión, fabricación industrial, investigación científica, tratamiento médico y otros campos tradicionales.
