xResolución | 640x512 / el 15μm | NETD | ≤25mK |
---|---|---|---|
TAMAÑO | 155x67x80m m | Peso | ≤900g |
Longitud de onda larga | los 7.7~9.5μm | lente infrarroja | 25m m |
Alta luz | Módulos refrescados 25mK de la cámara,Módulos refrescados alta sensibilidad de la cámara,detector infrarrojo refrescado resolución 640x512 |
25mK refrescó sensibilidad de los módulos de la cámara la alta para la detección de la gama larga

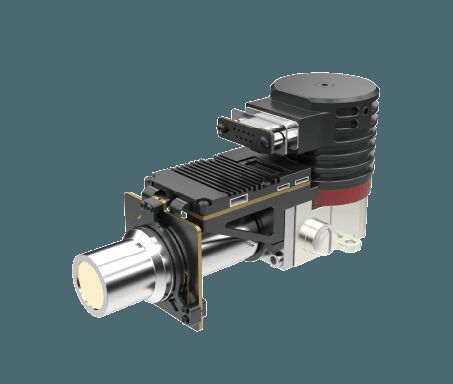

640x512 LWIR refrescó el módulo de la cámara con el refrigerador de RS058 Cryo para la detección de la gama larga
GAVIN615L es uno de la serie de GAVIN que es una clase de módulo infrarrojo refrescado estándar desarrollado por la tecnología de los sensores global (GST). Utiliza 15µm LWIR refrigeradores infrarrojos refrescado del detector y del cryo RS058 de 640x512/dentro.
Los diversos algoritmos del tratamiento de la imagen se integran ya en la electrónica de GAVIN615L para hacer salir imágenes infrarrojas claras en la oscuridad total o las malas condiciones meteorológicas. Este módulo refrescado de la cámara puede no sólo presentar más detalles de la blanco en la distancia corta, pero también detectar y reconocer amenazas en la distancia.
La tecnología de los sensores global se especializa en el diseño, la fabricación, las ventas y el márketing de los detectores de la toma de imágenes térmica y de los módulos infrarrojos. Podemos proporcionar a nuestros clientes una variedad de soluciones infrarrojas de la toma de imágenes térmica. Usando los módulos infrarrojos de la cámara de GST, es conveniente que conducir el desarrollo secundario independiente y reduzcan su coste de investigación y desarrollo.
- Cubra las necesidades de la detección de la gama larga
- Alta sensibilidad
- Detección de la gama larga
- Integración fácil en el sistema
- Interfaz de DVP/Cameralink, salida de la imagen de RAW/YUV
- Una variedad de lentes de zoom óptico continuas están disponibles
Modelo | GAVIN615L |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 15μm |
Cryocooler | RS058 |
Gama espectral | los 7.7μm~9.5μm LW |
Tiempo de enfriamiento (20°C) | ≤7min |
NETD (20°C) | ≤25mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 50Hz/100Hz |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | ×1/×2/×4 |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | J30JZ 25pin |
Vídeo análogo | PAL |
Vídeo de Digitaces | 16bit RAW/YUV: 16bit DVP/Cameralink hizo salir |
Sincronización externa | Sincronización externa del marco: Nivel RS422 |
Comunicación | RS422, 115200bps |
Fuente de alimentación | 20~28VDC |
Consumo de energía estable | 14W |
Dimensión (milímetros) | 155×67×80 |
Peso | ≤900g |
Temperatura de la operación | -40°C ~ +60°C |
Magnitud de la vibración | Vibración: GJB Vehículo-montó transporte de alta velocidad Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno |
Lente óptica | |
Lente opcional | Enfoque fijo: 25mm/F2 |
El GAVIN615L refrescó el módulo infrarrojo de la cámara es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
1. ¿Cuál es la diferencia entre la luz corta, el IR activo y la toma de imágenes térmica?
La luz corta necesita la luz natural y transforma imagen ligera natural débil en imagen electrónica aumentada a través de reforzador de imagen;
El IR activo emite activamente la luz infrarroja y el haz infrarrojo de las aplicaciones reflejado por la blanco. Tiene ocultación muy pobre;
La toma de imágenes térmica no necesita ninguna luz y es una visión nocturna infrarroja pasiva que detecta diferencia de la radiación infrarroja entre las blancos y la escena o diversas partes de un objeto. no ser afectado por los cambios de las condiciones de iluminación circundantes, durante noche o aún en niebla, lluvia y otros ambientes duros.
2. ¿Puede usted bloquear toma de imágenes térmica?
En la mayoría de los casos, usted no puede. Pero los rayos infrarrojos no pueden penetrar las paredes, y también el vidrio puede bloquear el IR. Así pues, si usted no quiere ser detectado, usted puede encubrir detrás del vidrio o de las paredes para bloquear la toma de imágenes térmica.
3. ¿Cuál es detector de MCT/HgCdTe?
MCT, también llamado HgCdTe, refiere al Mercury-cadmio-Tellurid que es un compuesto químico del telururo de cadmio (CdTe) y telururo del mercurio (HgTe) y un material común en fotodetectores. El detector de MCT/HgCdTe es un detector fotoconductor que actúa en un ambiente criogénico y puede detectar la radiación infrarroja. Es más sensible que los sensores termales.
4. ¿Cuál es detector de T2SL?
T2SL refiere al tipo-Ii superretículo, que es un material artificial con la heterounión periódica de alternancia del crecimiento en el tamaño del nanómetro. Tiene alta uniformidad y propiedad óptica superior, tal como masa eficaz del electrón grande, coeficiente de absorción grande y alta eficacia de quántum. Comparado con el detector infrarrojo de MCT, el detector infrarrojo de T2SL tiene buena uniformidad material, bajo costo, y funcionamiento similar al detector infrarrojo de MCT en banda de la onda larga media y, pero tiene grandes ventajas en banda de la onda larga muy.
