El OEM refrescó el módulo de la cámara con el detector infrarrojo de MWIR MCT 1280x1024 12um
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 1280x1024 | Echada del pixel | 12 μm |
---|---|---|---|
NETD | ≤20mK | Gama espectral | los 3.7~4.8μm MW |
Tamaño | 149x58.5x71m m | Velocidad de fotogramas | 1~100Hz ajustable |
Alta luz | El OEM refrescó el módulo de la cámara,módulo refrescado detector infrarrojo de la cámara 12um,Módulos refrescados detector de la cámara de MWIR |

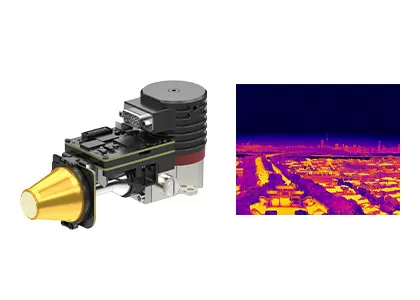

El OEM refrescó el módulo de la cámara con el detector infrarrojo de MWIR MCT 1280x1024 12um
1280x1024 de alta resolución/el 12μm MCT MWIR refrescó el módulo infrarrojo con el tablero de la proximidad
EYAS1212 es 1280 un x1024 basado el módulo infrarrojo refrescado análogo-digital de alta resolución da formato a la echada IR FPA del 12μm.
Este módulo del ANUNCIO incluye un tablero de la proximidad que proporcione la sincronización de FPA, y las fuentes de alimentación sensibles. Además, el interfaz del vínculo de la cámara hace salir la información en bruto 16bit que simplifica altamente la integración del detector al sistema.
Por lo tanto, el módulo del ANUNCIO EYAS1212 hace fácil para que los clientes del OEM realicen la prueba de aceptación rápida en detector infrarrojo refrescado μm de GST C1212M 1280x1024@12, desarrollo secundario rápido del comienzo y acorten su período del desarrollo de módulos infrarrojos refrescados o de cámaras termales infrarrojas completas o los sistemas basados en detectores infrarrojos refrescados.
Equipado del circuito del tratamiento de señales del alto rendimiento, el HALCÓN NIEGO que la serie refrescó el módulo del ANUNCIO es aplicable a todo el MCT&T2SL refrescó los detectores infrarrojos por GST.
Detector infrarrojo refrescado del alto rendimiento
• Alta sensibilidad termal con el mejor NETD<18mk
Fácil convertirse y integrar
• Informaciones en bruto de la salida 16bit del interfaz de Cameralink, control del puerto serie
• Estructura integrada que tiene dimensión constante con el detector
Blanco móvil de alta velocidad de la captura
• La frecuencia del marco de la salida es ajustable en 1~100Hz
Modelo | EYAS1212 |
Funcionamiento del detector del IR | |
Resolución | 1280x1024 |
Echada del pixel | el 12μm |
Cryocooler | RS058F |
Gama espectral | los 3.7μm~4.8μm MW |
Tiempo de enfriamiento (25°C) | ≤6min |
NETD óptimo (20°C) | ≤20mK |
Modo de trabajo | |
Velocidad de fotogramas | 1~100Hz ajustable |
Modo de trabajo | Foto; Modo de la integración de ITR/IWR; Modo de Windows; Antialgas |
Especificación eléctrica | |
Interfaz externo estándar | QSH 60pin |
Vídeo de Digitaces | Cameralink: Informaciones en bruto de la salida 16bit |
Sincronización externa | CC1: Sincronización externa de INT/Frame; CC2: Sincronización externa de la bujía métrica |
Comunicación | Puerto serie de Cameralink: TFG+/-, TC+/-; 9600bps |
Fuente de alimentación | El 1 panel de la proyección de imagen del canal: 5V 1 canal Cryocooler: 24V |
Consumo de energía estable | 9W |
Dimensión (milímetros) | 149×58.5×71 |
Peso | ≤680g |
Temperatura de trabajo | -40°C ~ +60°C |
Magnitud de la vibración | Vibración: GJB Vehículo-montó transporte de alta velocidad Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno |
El módulo de la toma de imágenes térmica EYAS1212 es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
1. ¿Cuál es sensibilidad termal?
La sensibilidad termal, también nombrada NETD (ruido diferencia de la temperatura equivalente), es un parámetro dominante para evaluar cámaras de la toma de imágenes térmica de la onda media (MWIR) y de la onda larga (LWIR). Se relaciona directamente con la claridad medida por el toner termal. Es un valor numérico que representa el ratio señal/ruido de la diferencia de la temperatura y medido en los milliKelvins (mK). Cuanto más pequeño es el valor termal de la sensibilidad, más alta es la sensibilidad y más clara está la imagen.
2. ¿Cuáles son los usos de la toma de imágenes térmica?
La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en seguridad y la supervisión, las cargas útiles del UAV, la inspección industrial, el mantenimiento contraincendios, profético, ADAS, la prevención epidémica, AIoT etc.
3. ¿Cuál es detector de MCT/HgCdTe?
MCT, también llamado HgCdTe, refiere al Mercury-cadmio-Tellurid que es un compuesto químico del telururo de cadmio (CdTe) y telururo del mercurio (HgTe) y un material común en fotodetectores. El detector de MCT/HgCdTe es un detector fotoconductor que actúa en un ambiente criogénico y puede detectar la radiación infrarroja. Es más sensible que los sensores termales.
