Detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas COV 320x256 30μM
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de fugas de gas | Refrigerador criogénico | RS058/RS058I/LS734 |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño de píxel | 30 μm |
NETO | ≤15mK | Rango espectral | 3,2±0,1~3,5±0,1 μm |
Alta luz | Detector de imagen térmica MWIR 320x256,Detector de imagen térmica MWIR 30uM,Detector de imagen de gas óptico MWIR |

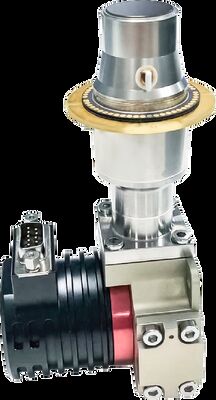

Detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas COV 320x256 30μM

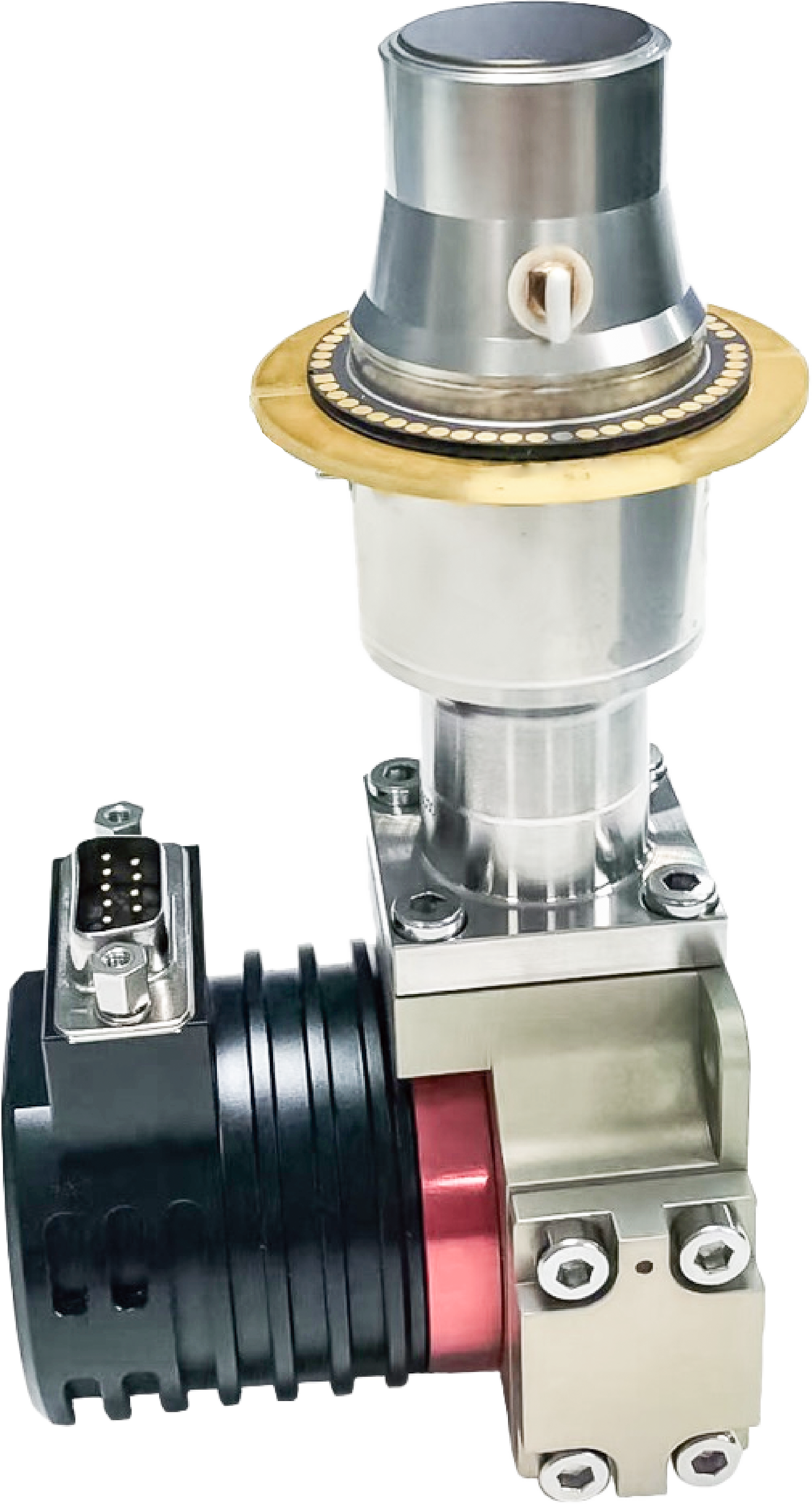

El detector infrarrojo refrigerado C330M-G está especialmente desarrollado para la detección de fugas de gas COV con la función de convertir la radiación infrarroja del objetivo con una longitud de onda de 3,2~3,5 μm en una señal eléctrica.Su interfaz mecánica externa, su interfaz óptica y su interfaz electrónica se usan comúnmente y se pueden expandir.C330M-G puede ser ampliamente utilizado en el monitoreo del ambiente atmosférico y detección de fugas de gas, descarga de contaminantes, detección de gases químicos en plantas petroquímicas y refinerías.
Imágenes ópticas de gases
• Detección sin contacto de largo alcance
• Alta eficiencia, seguridad y amplia gama de detección de fugas de gas
Alta sensibilidad
• Detector de infrarrojos enfriado de alta sensibilidad, bastante eficiente en aplicaciones de baja concentración de gas y flujo de gas lento
• La detección eficaz de fugas incluye alcanos, alquenos, alcoholes, bencenos, cetonas y otros gases
Diseñado para los requisitos de los usuarios
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
• Varios enfriadores criogénicos disponibles para peso ligero, baja potencia, larga vida útil y alta confiabilidad
• Rango espectral personalizable: 3 μm~5 μm MWIR (para más tipos de detección de gases: CO, CO2, etc.)
Modelo | C330M-G | ||
Material sensible | HgCdTe/MCT | ||
Resolución | 320×256 | ||
Tamaño de píxel | 30 μm | ||
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm (rango personalizable: 3 μm~5 μm) | ||
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | ||
Capacidad de carga | 36Me-/12Me- | ||
Gama dinámica | ≥80dB | ||
Número de salida | 1 o 4;Hasta 6,6 MHz/por salida | ||
NETD típico | 10mK (F1.5) | ||
Tasa efectiva de píxeles | ≥99,5% | ||
Respuesta No uniformidad | ≤8% | ||
refrigerador criogénico | RS058 | RS058I | LS734 |
Tipo de enfriador | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo lineal |
Consumo de energía estable | ≤7W | ≤7W | ≤10W |
máx.El consumo de energía | ≤15W | ≤15W | ≤45W |
Fuente de alimentación | 24 V CC | 12V CC | 24 V CC |
Tiempo de enfriamiento | ≤6min30s | ≤7min | ≤5min |
Tamaño (mm) | 142x58.5x71 | 142×58.5×71 | Compresor Φ46×122 Dewar Φ40×114 |
Peso | ≤600g | ≤600g | ≤1,2 kg |
Temperatura de trabajo | -45°C ~ +71°C |
El detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas C330M-G se utiliza para clientes que tienen una gran capacidad de desarrollo.Al integrar este sensor térmico refrigerado, los COV invisibles (compuestos orgánicos volátiles) pueden detectarse y visualizarse para evitar daños mayores.Estos gases incluyen tales como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, butanona, benceno, tolueno, xileno, etilbenceno, etc.
1. Ventajas de la imagen óptica de gases
Ahorro de tiempo y eficiencia: admite detección en tiempo real a gran escala, localización rápida de fugas, sin necesidad de interrumpir la producción.
Detección de largo alcance: lejos de áreas peligrosas y complejas, pruebas no destructivas sin contacto, sin fuente de radiación adicional
Fácil de analizar: imágenes intuitivas, almacenamiento instantáneo, análisis conveniente
Inspección multifunción: se puede detectar una variedad de gases, con una excelente función de medición de temperatura remota
2. Principio de funcionamiento de la imagen óptica de gases
La imagen óptica de gases es un tipo de tecnología infrarroja que podría ver gases industriales invisibles.
Después de absorber la radiación infrarroja en longitudes de onda específicas, la diferencia de radiación infrarroja se producirá entre el gas y el fondo.
El detector infrarrojo de detección de fugas de gas con filtro de banda estrecha incorporado solo recibe la banda infrarroja cerca del pico de absorción infrarroja del gas y puede convertir el gas en imágenes infrarrojas visibles a través de la diferencia de radiación entre el gas y el fondo.
