Base termal sin enfriar 1280x1024 el 12μM For Security Monitoring de la cámara del arsenal grande
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 1280x1024/12μm | NETO | <50mK |
---|---|---|---|
Rango espectral | 8~14μm | Tamaño | 20x20x10.4mm |
Alta luz | Base termal sin enfriar 12uM de la cámara,base termal de la cámara de la seguridad 1280x1024 |

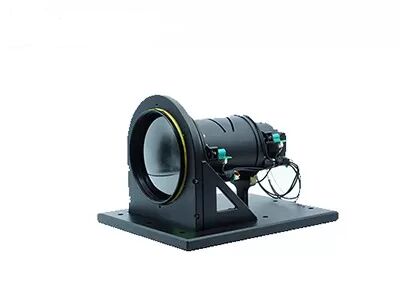

Base sin enfriar grande de la cámara de la toma de imágenes térmica del arsenal 1280x1024/el 12μm FPA para la seguridad y la supervisión
La base termal sin enfriar de la cámara PLUG1212 ofrece imágenes termales hasta los pixeles 1280x1024 y le muestra el más pequeño de detalles. Su tamaño reducido del pixel del 12µm ofrece una mejor resolución espacial y hace juego un foco más corto de la lente óptica para alcanzar la misma misión de la gama.
La base termal infrarroja PLUG1212 se aplica en una amplia gama de áreas y sus soluciones visuales de la información cubren día, noche, visibilidad baja y condiciones para todo clima.
La tecnología de los sensores global se especializa en el diseño, la fabricación, las ventas y el márketing del sensor termal del detector y del módulo termal del sensor de la imagen. Podemos proporcionar a nuestros clientes una variedad de soluciones infrarrojas de la toma de imágenes térmica que acorten tiempo de desarrollo secundario y reduzcan grandemente el coste para los clientes.
- NETD<30mk>
- Funcionamiento estable
- Calidad y detalles claros de la imagen
- Integración fácil y enchufe
- Adaptabilidad ambiental fuerte
Modelo | PLUG1212 |
Funcionamiento del detector del IR | |
Resolución | 1280x1024 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz |
Tiempo de lanzamiento | <25s> |
Vídeo análogo | / |
Vídeo de Digitaces | HDMI/RAW/YUV/BT1120 |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 5±0.5V |
Consumo de energía típico | <2> |
Características físicas | |
Dimensión (milímetros) | 56x56x40.2 |
Peso | ≤220g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 19mm/25m m |
El módulo infrarrojo de la proyección de imagen PLU1212 es ampliamente utilizado en seguridad y supervisión, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. Cuál es resolución infrarroja del detector
Es decir, el número de pixeles de la toma de imágenes térmica. Los medios más de alta resolución más puntos de la observación y de la medida de la temperatura, así una blanco más pequeña en más de larga distancia pueden ser observados y ser medidos. Generalmente la resolución de las gamas infrarrojas de la toma de imágenes térmica de 256x192, de 384x288, de 640x512, de 800x600, de 1024x768, de 1280x1024, del etc. Con más de alta resolución, el coste del detector estará más.
2. Campo visual (FOV)
Refiere al campo visual bidimensional del espacio de objeto observado por el sistema óptico de toner termal infrarrojo. Tomando el FOV horizontal como un ejemplo, si se asume que el tamaño del arsenal del detector es A×B, el tamaño del pixel es d, y la longitud focal de la lente es f, después el ángulo horizontal θ=2×acrtan (A×d/2f) del FOV.
Después de detector se seleccionan el arsenal y el tamaño del pixel, los únicos cambios del campo visual con la longitud focal del sistema óptico: con una longitud focal más larga, el campo visual será más estrecho; con una longitud focal más corta, el campo visual será más ancho.
