xUso | Supervisión de seguridad | Tecnología | Toma de imágenes térmica infrarroja |
---|---|---|---|
Rango espectral8~14μm | 3,7~4,8 μm de peso molecular | Resolución | 640x512/12μm |
Temperatura de la operación | -45℃~+71℃ | NETO | ≤17 mK (F2); ≤18 mK (F4) |
Alta luz | MWIR refrescó el detector infrarrojo 15uM,Detector infrarrojo refrescado de la supervisión de seguridad,MWIR refrescó el detector 640x512 |

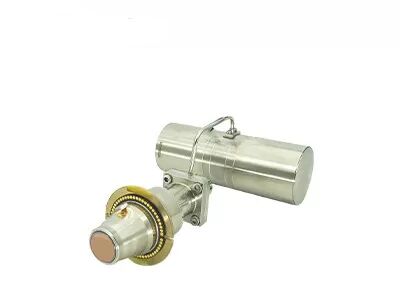

La supervisión de seguridad MWIR refrescó el detector infrarrojo 640x512 el 15μM
C615M MWIR es uno del HgCdTe/MCT refrescó los detectores infrarrojos desarrollados por la tecnología de los sensores global (GST). Está con espec. más popular de los 640x512/15μm para casi todos los usos posibles como el sistema de vigilancia de la gama larga, los toner termales del PDA, las cámaras etc. de la detección de la salida del gas.
El C615M RS058 es permutable con la mayoría del escorpión de la corriente principal como productos cuando está configurado con RS058 integró el refrigerador de Stirling. El diseño del dewar, la dimensión más fresca, y el interfaz mecánico/eléctrico casi son lo mismo de modo que los integradores de la cámara necesiten solamente sacar sus viejas contrapartes defectuosas y conectar nuestro C615M permutable RS058 fácilmente para la configuración interna adicional.
Proyección de imagen aguda y clara
• Buena uniformidad, pixel eficaz el rate>99.5%
• Alta sensibilidad, NETD típico tan bajo como 17mK
Fuente continua garantizada
• Interfaz estándar permutable
• Producción en masa, buena consistencia
Diseñado para los usos específicos
• La longitud de onda puede ser modificada para requisitos particulares
• El número de F puede ser modificado para requisitos particulares
• La superficie de montaje puede ser modificada para requisitos particulares
• Cryocooler múltiple disponible
Modelo | C615M MW |
Material | MCT |
Resolución | 640x512 |
Echada del pixel | el 15μm |
Gama espectral | los 3.7μm~4.8μm MW |
Modo de trabajo | Foto, modo de la integración de ITR/IWR; Modo de Windows; Antialgas |
Capacidad de la carga | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
Rango dinámico | ≥75dB |
Número de salida | 4; Hasta 10Mpixel/s por salida |
NETD | F2: ≤17mK F4: ≤18mK |
Tarifa eficaz del pixel | el ≥99.5% |
Falta de uniformidad de la respuesta | el ≤8% |
Tipo de Cryocooler | RS058/RS046 |
Consumo de energía constante | ≤ 6W@RS058 ≤ 5W@RS046 |
Max Power Consumption | ≤12W @ RS058 ≤11W @ RS046 |
Fuente de alimentación | RS058: 24V DC RS046: 32V DC |
Tiempo de enfriamiento | ≤6min @ RS058 ≤5min30s @ RS046 |
Peso | ≤600g @ RS058 ≤350g @ RS046 |
Dimensión (milímetros) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
Temperatura de trabajo | -45°C ~ +71°C |
El C615M MWIR criogénico refrescó el detector infrarrojo es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
1. ¿Cuál es radiación infrarroja?
Al hablar de la toma de imágenes térmica infrarroja, la primera cosa para pensar alrededor es la radiación infrarroja (IR). La longitud de onda de la energía de la radiación infrarroja comienza aproximadamente 700nm y extiende cerca de 1m m. Todos los objetos emiten una determinada cantidad de calor bajo la forma de radiación infrarroja, que es invisible a nosotros, porque en el espectro electromágnetico entero, el ojo desnudo puede ver solamente la “luz visible”.
2. ¿Cómo hace el toner termal infrarrojo trabajo?
El componente de la base del equipo infrarrojo es el detector termal infrarrojo, que puede detectar sensible la diferencia minúscula de la temperatura de los objetos circundantes. Entonces, recoge esta información de la radiación del objeto y hace salir la información de la temperatura para la proyección de imagen, que se basa en la información de la diferencia de la temperatura. Cuanto más caliente es el objeto, más infrarroja la radiación que produce. Si la intensidad es demasiado alta, usted puede sentirla como calor.
