Base sin enfriar tamaño pequeño 256x192 el 12μm de la toma de imágenes térmica del OEM LWIR
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 256x192 | Echada del pixel | el 12μm |
---|---|---|---|
Gama espectral | los 8~14μm | Gama de temperaturas | -20℃~+120℃ (adaptable) |
NETD | ≤45mK | Tamaño | 15x13x6.83m m |
Alta luz | Base 256x192 de la toma de imágenes térmica,Pequeña base 12uM de la toma de imágenes térmica,Módulo termal infrarrojo de la cámara del OEM |

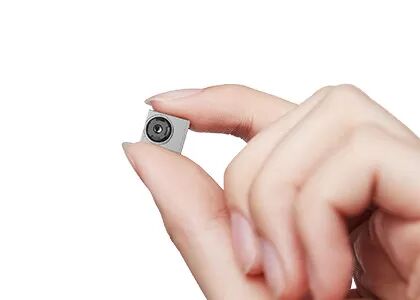

Base sin enfriar ligera de la toma de imágenes térmica de LWIR con 256x192 la resolución, tamaño del pixel del 12μm
El módulo sin enfriar de la proyección de imagen de TIMO256 IR, también conocido como el módulo termal sin enfriar, es uno de la familia infrarroja del módulo de la cámara de TIMO desarrollada por la tecnología de los sensores global (GST). Incluye un detector infrarrojo llano del paquete de la oblea excepcionalmente tamaño pequeño de 256x192/el 12μm (WLP) que cubra micrones de la longitud de onda larga de 8 a 14.
Los gracias a la tecnología de WLP, el módulo termal de la cámara de TIMO256 IR alcanzan la estructura micro estupenda, rato costado ultrabajo del gasto ofrecen mayor sensibilidad y calidad superior de la imagen en un precio asequible, permitiendo al cliente elegir el tipo más conveniente según sus propios requisitos.
Debido a su estructura completamente optimizada, base termal de la cámara TIMO256 es popular y ampliamente utilizado en los usos infrarrojos de la toma de imágenes térmica tales como termografía, prevención epidémica, hardware elegante, AIoT etc.
- Detector: Microbolometer sin enfriar de WLP
- Resolución: μm 256x192/12
- Tamaño miniatura: 15x13x6.83m m
- NETD: ≤45mK
Modelo | TIMO-256 |
Funcionamiento del detector del IR | |
Resolución | 256x192 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | ≤45mK |
Tipo de la lente | WLO |
Modo del foco | Enfoque fijo |
HFOV | 53°±1° |
Profundidad del campo | el 10cm al infinito |
Velocidad de fotogramas | 1~30Hz (adaptable) |
Medida de la temperatura | |
Gama de temperaturas | -20°C ~ +120°C (adaptable) |
Exactitud de la temperatura | Adaptable (cumpla los requisitos del cuerpo o de la termografía industrial) |
Interconecte/control | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Interfaz | Interfaz de Digitaces |
Consumo de energía | 70mW |
Características físicas | |
Dimensión (milímetros) | 15x13x6.83 (las especificaciones prevalecerán) |
Temperatura de la operación | -20°C ~ +60°C |
Temperatura de almacenamiento | -40°C ~ +85°C |
La base termal de la cámara TIMO256 es ampliamente utilizada en muchas áreas, tales como termografía, hardware inteligente, edificio elegante, Smart Home, AIoT etc.
1. Diferencia entre la imagen termal y la imagen visual sobre la lente
La diferencia principal de la lente es que la lente de la toma de imágenes térmica se debe hacer de materiales especiales. La razón principal es que la radiación térmica infrarroja no puede pasar a través del vidrio (silicio), así que las lentes especiales hicieron del germanio especial, cromo y se utilizan otros materiales del metal. Esto también hace el precio de la lente de la toma de imágenes térmica ser un pedazo más alto que el de la lente óptica, que también aumenta el precio del dispositivo entero.
2. Diferencia entre la imagen termal y la imagen visual sobre principio de la proyección de imagen
Sus principios de la proyección de imagen son básicamente lo mismo. Ondas ligeras de la imagen de los dispositivos de proyección de imagen dentro de cierta gama de longitud de onda. En naturaleza, la gama de longitud de onda de luz visible es a partir el 0.39μm a los 0.78μm, mientras que la gama de longitud de onda de radiación termal infrarroja es a partir el 0.75μm al 1000μm. Mientras la temperatura de la blanco sea más alta que el ℃ -273 del cero absoluto, habrá radiación infrarroja.
