Cámara sin enfriar tamaño pequeño 256x192 el 12μM del módulo de la toma de imágenes térmica del OEM LWIR
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 256x192 | Echada del pixel | el 12μm |
---|---|---|---|
Gama espectral | los 8~14μm | Gama de temperaturas | -20℃~+120℃ (adaptable) |
NETD | ≤45mK | Tamaño | 15x13x6.83m m |
Alta luz | Módulo de la cámara de la toma de imágenes térmica de LWIR,Módulo de la cámara de la toma de imágenes térmica del OEM,Base sin enfriar 12uM de la toma de imágenes térmica |

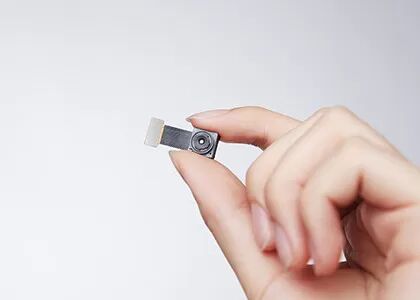

Base sin enfriar ligera de la toma de imágenes térmica de LWIR con 256x192 la resolución, tamaño del pixel del 12μm
El módulo sin enfriar de la proyección de imagen de TIMO256 IR, también conocido como el módulo termal sin enfriar, es uno de la familia infrarroja del módulo de la cámara de TIMO desarrollada por la tecnología de los sensores global (GST). Incluye un detector infrarrojo llano del paquete de la oblea excepcionalmente tamaño pequeño de 256x192/el 12μm (WLP) que cubra micrones de la longitud de onda larga de 8 a 14.
Los gracias a la tecnología de WLP, el módulo termal de la cámara de TIMO256 IR alcanzan la estructura micro estupenda, rato costado ultrabajo del gasto ofrecen mayor sensibilidad y calidad superior de la imagen en un precio asequible, permitiendo al cliente elegir el tipo más conveniente según sus propios requisitos.
Debido a su estructura completamente optimizada, base termal de la cámara TIMO256 es popular y ampliamente utilizado en los usos infrarrojos de la toma de imágenes térmica tales como termografía, prevención epidémica, hardware elegante, AIoT etc.
- Detector: Microbolometer sin enfriar de WLP
- Resolución: μm 256x192/12
- Tamaño miniatura: 15x13x6.83m m
- NETD: ≤45mK
Modelo | TIMO-256 |
Funcionamiento del detector del IR | |
Resolución | 256x192 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | ≤45mK |
Tipo de la lente | WLO |
Modo del foco | Enfoque fijo |
HFOV | 53°±1° |
Profundidad del campo | el 10cm al infinito |
Velocidad de fotogramas | 1~30Hz (adaptable) |
Medida de la temperatura | |
Gama de temperaturas | -20°C ~ +120°C (adaptable) |
Exactitud de la temperatura | Adaptable (cumpla los requisitos del cuerpo o de la termografía industrial) |
Interconecte/control | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Interfaz | Interfaz de Digitaces |
Consumo de energía | 70mW |
Características físicas | |
Dimensión (milímetros) | 15x13x6.83 (las especificaciones prevalecerán) |
Temperatura de la operación | -20°C ~ +60°C |
Temperatura de almacenamiento | -40°C ~ +85°C |
La base termal de la cámara TIMO256 es ampliamente utilizada en muchas áreas, tales como termografía, hardware inteligente, edificio elegante, Smart Home, AIoT etc.
1. Imagen termal contra imagen visual
La luz visible es una onda electromagnética que se puede ver por los seres humanos. Su gama de longitud de onda cae generalmente entre 360-400 nm~760-830nm. Este espectro electromágnetico también se llama el espectro visible, y su gama de frecuencia es 830-750THz~395-360THz.
El infrarrojo es una onda electromagnética con una longitud de onda entre la microonda y la luz visible. Su longitud de onda está entre 760 nanómetros (nanómetro) y 1 milímetro (milímetro). Es una luz invisible con una luz que roja más larga de la longitud de onda. Las frecuencias están aproximadamente en el rango de 430 THz a 300 gigahertz.
2. Detector de la imagen termal y de la imagen visual
Para los detectores de la base del dispositivo de proyección de imagen, los dispositivos ligeros visibles utilizan el detector del CCD y del Cmos, mientras que la toma de imágenes térmica utiliza el detector refrescado y sin enfriar. La diferencia principal es que la luz visible CCD/CMOS puede percibir ondas ligeras en la banda ligera visible, y los detectores de la toma de imágenes térmica pueden detectar ondas de luz de la radiación termal en la banda infrarroja. Los detectores infrarrojos de la toma de imágenes térmica se dividen en muchos tipos según diversos procesos y materiales de embalaje de fabricación. La sensación más macroscópica es que los detectores infrarrojos de la toma de imágenes térmica son más costosos que CCDs ligero visible.
