xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
NETD | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Módulo termal sin enfriar 640x512 de la cámara,Módulo termal infrarrojo de la cámara de la onda larga,módulo termal infrarrojo sin enfriar de la cámara 12uM |

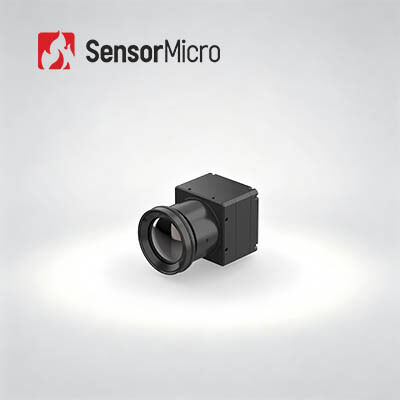

Módulo termal sin enfriar 640x512 el 12μM Long Wave Infrared de la cámara
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. ¿Cómo elegir la resolución infrarroja apropiada del detector?
Depende de las necesidades y de los usos reales de sus productos, y el precio es también un factor que necesita ser considerado. Si la calidad de la imagen no es alta, usted puede elegir el detector infrarrojo con la resolución baja, tal como 120x90, 256x192, 400x300. Si usted necesita una imagen muy clara para algunos propósitos especiales, tales como control remoto, usted puede elegir un detector infrarrojo de alta resolución de 1280x1024.
2. ¿Cómo seleccionar el pseudo color correcto para la toma de imágenes térmica?
- El blanco gris es más conveniente para la blanco con pequeña diferencia de la temperatura
- El rojo y el azul es más convenientes para la escena donde los puntos del problema necesitan ser encontrados.
- El rojo del hierro es la paleta de colores estándar de la industria de poder.
Nota: ninguna materia que la paleta que usted elige, la temperatura termal no cambiará en absoluto.
¿3.How para elegir una lente de cámara termal infrarroja conveniente?
- La lente estándar puede resolver blancos normales con distancia apropiada
- Para el teleobjetivo, es conveniente para las blancos que es relativamente pequeño y necesita ser visto de una distancia
- Para ver más detalle de objetos en la distancia cercana, la lente granangular es mejor.
- La lente macra está para ver la blanco muy de hojalata con distancia cercana, tal como circuito de microprocesador.
