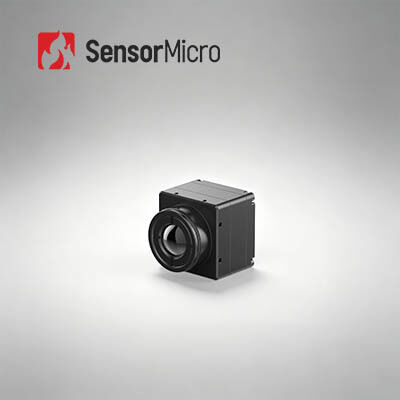

Diseño compacto 384x288 17µm COIN417RG3 Módulo de cámara térmica no refrigerado con función radiométrica
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA417RG3 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | los 384x288/17μm | Temperatura | -20 ℃ ~ + 550 ℃ (Personalizable) |
|---|---|---|---|
| NETO | ≤30mK | Rango espectral | 8~14μm |
| Velocidad de fotogramas digitales | 25/30/50 Hz | Consumo de energía típico | 0.65W |
| Resaltar | cámara termal del acuerdo 400x300,Base termal compacta de la cámara sin enfriar |
||
Descripción de producto
Diseño compacto 384x288 17μm COIN417RG3 Núcleo de cámara térmica sin enfriar
Resumen del producto
El módulo infrarrojo sin enfriar COIN417RG3 utiliza el detector de imágenes infrarrojas WLP (SWaP-C wafer level package) totalmente optimizado con resolución 384*288 y tamaño de píxel de 17 μm.También tiene una función termográfica opcional con un rango de medición de -20°C a 550°C para la medición de la temperatura industrial.
Gracias a la tecnología de embalaje a nivel de obleas, el detector infrarrojo WLP tiene un proceso de fabricación más simple y una integración más fácil, lo que lo hace adecuado para una producción de alto volumen y bajo costo.
El módulo infrarrojo COIN417RG3 presenta una presentación de imágenes térmicas nítidas y nítidas, un tamaño compacto y un bajo costo.Su diseño ligero y flexible con varias interfaces estándar de la industria lo hace popular en aplicaciones infrarrojas.
Principales características
Características completas y rentables
- Desarrollado sobre la base de detectores infrarrojos sin enfriar rentables
- Integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen
- Alta precisión de medición de temperatura hasta ±2°C o ±2%, soportando rangos de temperatura de -20°C a 150°C y 100°C a 550°C, personalizable para rangos extendidos
Extensión flexible y integración rápida
- Varias opciones de lentes ópticas disponibles para satisfacer diversas necesidades de aplicación
- Soporta múltiples modos de salida, incluidos USB2.0/DVP/LVDS/BT.656
- Salidas de datos de imagen RAW/YUV, con control de puertos serie
Especificaciones del producto
| Modelo | El número de unidades de producción es el siguiente: |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 384*288 |
| Tamaño de los píxeles | 17 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30/50 Hz |
| Tiempo de arranque | 6s |
| Video analógico | PAL/NTSC |
| Video digital | El contenido de la sustancia |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) Supresión del ruido 2D (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Hombre) |
| Junta de extensión | Los dispositivos de conexión a Internet se utilizarán para la transmisión de la información. |
| Interfaz de comunicación | TTL-232/USB2 y TTL-232/USB2.0 |
| Interfaz de vídeo digital | El número de unidad de control de velocidad de la unidad de control de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad. |
| Válvula de alimentación | 4.5 ~ 5.5V |
| Consumo típico de energía | 0.65W |
| Medición de la temperatura | |
| Temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C ~ + 150°C, 100°C ~ + 550°C |
| Precisión de la medición de la temperatura | Más de ±2 °C / ±2% |
| Medición parcial de la temperatura | Valor máximo, mínimo y medio de la salida de apoyo de las zonas de medición de temperatura |
| El SDK | Android/Windows/Linux; Análisis y conversión del flujo de vídeo de gris a temperatura |
| Mecánica | |
| Tamaño del núcleo desnudo ((mm) | 25.4 por 25.4 por 16.5 |
| Peso del núcleo desnudo (g) | 16.6±1 |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | Vibración aleatoria, 5,35 gramos, 3 ejes |
| Impacto | Meja onda senoidal, 40 g/11 ms, dirección del impacto 3 Ejes, 6 Dirección |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | |
| Lentes ópticas | Foro fijo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Nivel de protección | IP67 ((Objetivo delantero) |
Aplicaciones industriales
La termografía
Seguridad y vigilancia
Al aire libre
Combate de incendios y rescate
- ¿ Qué?
Hardware inteligente
Adidas
Servicio estandarizado
- Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Apoyo 24/7 respuesta rápida y resolución oportuna de problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imagen térmica infrarroja visible con distribución de temperatura de la superficie objetivoDiferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
¿Para qué se puede utilizar la imagen infrarroja?
- Visión nocturna
- Búsqueda y rescate
- Prueba no destructiva
- Prevención de las epidemias
- La termografía
- Seguridad y vigilancia
- Combate del fuego
¿Qué es el módulo de imágenes térmicas?
Un módulo de imágenes térmicas generalmente consiste en un detector infrarrojo, lente infrarroja y electrónica de hardware con software y algoritmo incrustado.
