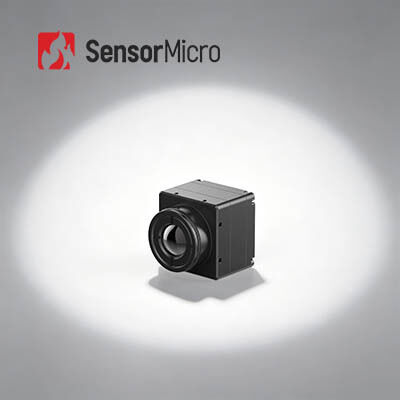

Módulo de imagen térmica LWIR sin enfriar de 384x288/17μm con termografía y NETD ≤ 30mK para aplicaciones industriales

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA417RG3
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 384x288 / 17μm NETO ≤30mK
Rango espectral 8~14μm Velocidad de fotogramas digitales 25/30/50 Hz
Consumo de energía típico 0.65W Voltaje de suministro 4.5~5.5V
Resaltar

Módulo del sensor de la toma de imágenes térmica de LWIR

,

Módulo sin enfriar del sensor de la toma de imágenes térmica

,

módulo del sensor de la toma de imágenes térmica 30mK
Deja un mensaje
Descripción de producto
Modulo de imágenes térmicas LWIR sin enfriar 384x288/17μm con termografía
Resumen del producto

COIN417RG3 es uno de los módulos de cámara IR térmica sin enfriar de la serie COIN-R desarrollados por SensorMicro. Consiste en un detector infrarrojo sin enfriar de 384x288 / 17μm, serie completa de componentes ópticos,circuito profesional de procesamiento de señales y algoritmo de procesamiento de imágenes.

Este módulo de imagen térmica infrarroja sin enfriar se aplica en el campo de la imagen térmica industrial y la medición de la temperatura.El rango de temperatura es personalizable para cumplir con los requisitos específicos de termografía industrialSu alta precisión, estabilidad y múltiples interfaces estándar se adaptan a diferentes necesidades de integración.

El módulo de cámara infrarroja COIN417RG3 puede utilizarse ampliamente en aplicaciones de imágenes térmicas infrarrojas.El ciclo de desarrollo secundario corto y los precios asequibles lo convierten en una opción ideal para los clientes OEM.

Principales características
  • Características completas y rentables
    • Desarrollado sobre la base de detectores infrarrojos sin enfriar rentables
    • Integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen
    • Alta precisión de medición de temperatura hasta ±2°C o ±2%, soportando rangos de temperatura de -20°C a 150°C y 100°C a 550°C, personalizable para rangos extendidos
  • Extensión flexible y integración rápida
    • Varias opciones de lentes ópticas disponibles para satisfacer diversas necesidades de aplicación
    • Soporta múltiples modos de salida, incluidos USB2.0/DVP/LVDS/BT.656
    • Salidas de datos de imagen RAW/YUV, con control de puertos serie
Especificaciones del producto
Modelo El número de unidades de producción es el siguiente:
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 384*288
Tamaño de los píxeles 17 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 25/30/50 Hz
Tiempo de arranque 6s
Video analógico PAL/NTSC
Video digital El contenido de la sustancia
Algoritmo de imagen Corrección de las irregularidades (NUC)
Reducción del ruido 3D (3DNR)
Supresión del ruido 2D (DNS)
Compresión de rango dinámico (DRC)
Mejora de los bordes (EE)
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC
Software del ICC Modulo de control y visualización de vídeo
Eléctrico
Interfaz externa estándar 50Pin: DF40C-50DP-0.4V ((51), (HRS, Hombre)
Junta de extensión Los dispositivos de conexión a Internet se utilizarán para la transmisión de la información.
Interfaz de comunicación TTL-232/USB2 y TTL-232/USB2.0
Interfaz de vídeo digital El número de unidad de control de velocidad de la unidad de control de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad.
Válvula de alimentación 4.5 ~ 5.5V
Consumo típico de energía 0.65W
Medición de la temperatura
Temperatura de funcionamiento -10°C~+50°C
Rango de medición de la temperatura -20°C ~ + 150°C, 100°C ~ + 550°C
Precisión de la medición de la temperatura Más de ±2 °C / ±2%
Medición parcial de la temperatura Valor máximo, mínimo y medio de la salida de apoyo de las zonas de medición de temperatura
El SDK Android/Windows/Linux; Análisis y conversión del flujo de vídeo de gris a temperatura
Mecánica
Tamaño del núcleo desnudo ((mm) 25.4 por 25.4 por 16.5
Peso del núcleo desnudo (g) 16.6±1
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración Vibración aleatoria, 5,35 gramos, 3 ejes
Impacto Meja onda senoidal, 40 g/11 ms, dirección del impacto 3 Ejes, 6 Dirección
Certificación El objetivo de la presente Directiva es:
Lentes ópticas
Lentes ópticas Foro fijo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm
Nivel de protección IP67 ((Objetivo delantero)
Aplicaciones industriales

El módulo de cámara térmica COIN417RG3 se utiliza ampliamente en inspección de energía eléctrica, visión automática, seguridad y monitoreo de edificios HVAC, al aire libre, extinción de incendios y rescate, aplicación de la ley y rescate,ADAS, etc..

Su socio de confianza en detección infrarroja
Profundidad de la experiencia técnica
Con muchos años de experiencia en la investigación, desarrollo y aplicación de tecnología de sensores infrarrojos, hemos construido fuertes capacidades en diseño de chips, fabricación de obleas,envasado y ensayoNuestra sólida base nos permite ofrecer continuamente productos innovadores y fiables que satisfagan las demandas cambiantes del mercado.
Centrada en la innovación y la aplicación práctica en la detección infrarroja
Estamos comprometidos a impulsar avances tecnológicos en imágenes térmicas, constantemente empujando los límites en NETD, SWaP y temperatura de funcionamiento.Nuestros productos son líderes en aplicaciones de seguridad., monitoreo industrial, sistemas inteligentes y más.
Cartera de productos diversificada
Con el apoyo de I+D independiente y múltiples vías técnicas,Ofrecemos una amplia gama de componentes de detección de infrarrojos “tanto refrigerados como no refrigerados”, ofreciendo soluciones a medida para una amplia variedad de industrias..
Una validación rigurosa de la fiabilidad garantiza la calidad
Con el apoyo de un sólido sistema de gestión de la calidad, nuestros productos se someten a múltiples procedimientos de prueba durante toda la producción para garantizar la estabilidad y fiabilidad a largo plazo.
Servicios de apoyo técnico profesional y desarrollo conjunto
Nuestro equipo de ingeniería trabaja en estrecha colaboración con los equipos de I+D y productos de los clientes para acelerar la integración del sistema, mejorar la eficiencia y acortar el tiempo de comercialización.
Preguntas frecuentes
1¿Qué es NETD?

NETD hace referencia a "Diferencia de temperatura equivalente al ruido".Es una medida de lo bien que un detector de imágenes térmicas es capaz de distinguir entre diferencias muy pequeñas en la radiación térmica en la imagen. NETD se expresa típicamente en mili-Kelvin (mK).

2¿Qué es SWaP3?

SWaP3 se refiere al tamaño, peso, potencia, rendimiento y precio.

3¿Qué es DRI?

DRI se refiere generalmente a la distancia de detección, reconocimiento e identificación de un sistema de imágenes térmicas.
