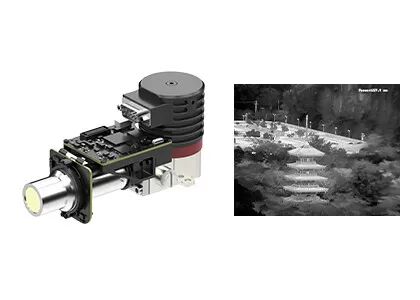

RS058 Cryocooler refrescó el módulo termal T2SL LWIR 640x512/el 15μm de la cámara
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615L |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤25mK |
|---|---|---|---|
| Rango espectral | 7,7 ~ 9,5 μm (largo ancho) | Tamaño | 148x58,5x71mm |
| Resaltar | Módulo termal de la cámara RS058,Módulo termal 640x512 de la cámara |
||
Descripción de producto
Fácil integración 640x512 / 15μm T2SL LWIR Modulo de infrarrojos enfriados con RCriocooler RS058
Descripción del producto
El módulo AD de EYAS615L es un módulo infrarrojo refrigerado por LWIR analógico-digital basado en formatos 640x512 con tono IR FPA de 15 μm. La NETD típica de EYAS615L es inferior a 25mK.La alta sensibilidad asegura la detección o reconocimiento de muy pequeñas diferencias de radiación infrarroja a muy larga distancia.
EYAS 615L incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS615L facilita a los clientes OEM la realización de pruebas de aceptación rápida en el detector infrarrojo refrigerado por LWIR C615S 640x512/15μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 7.7 μm ~ 9.5 μm LW |
| Tiempo de enfriamiento (25°C) | ≤ 5,5 minutos |
| DTE óptima (20°C) | ≤ 25 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1~160Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración de enlaces ITR e interlazados; Modo Windows; Anti-floración |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 9W |
| Dimensión (mm) | 148×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615L se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Servicio personalizado
Personalización del producto: ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria
Apoyo técnico y formación in situ: proporcionar a los principales clientes la instalación práctica del sistema y la formación operativa
Innovación conjunta para nuevos productos y mercados: colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicación infrarroja
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Según la diferencia de radiación entre el objeto y el ambiente de fondo y la diferencia de radiación de cada parte del objeto en sí, la imagen térmica infrarroja puede mostrar la fluctuación de radiación de cada parte de la escena, mostrando así las características de la escena.
2¿Cuál es la ventaja de las imágenes térmicas infrarrojas?
---Ver a través de la oscuridad total;
---Identificación bajo camuflaje;
--- Detección a larga distancia;
--- Detección de la distribución del calor;
--- medición de la temperatura sin contacto;
---Conciencia de la ocupación
3¿Cuáles son las aplicaciones de las imágenes térmicas infrarrojas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.seguridad y vigilancia, manufactura industrial, investigación científica, tratamiento médico y otros campos tradicionales.
