xResolución | 400x300 / el 17μm | NETD | <30mK |
---|---|---|---|
Gama espectral | los 8~14μm | Tamaño | 44.5x44.5x36.6m m |
Alta luz | Módulo minúsculo sin enfriar de la cámara,Módulo minúsculo de la cámara de PLUG417R,módulo minúsculo de la cámara 30mK |

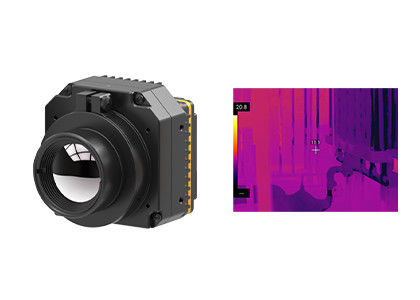

Base sin enfriar de la cámara de la toma de imágenes térmica de GST PLUG417R con la medida industrial de la temperatura
PLUG417R es uno de los módulos termales sin enfriar de la cámara del IR de la serie de PLUG-R desarrollados por la tecnología de los sensores global (GST). Consiste en el detector infrarrojo sin enfriar de 400x300/el 17μm, la serie completa de componentes ópticos, el circuito profesional del tratamiento de señales y el algoritmo del tratamiento de la imagen.
Estamos confiados a abrir una nueva visión para la medida industrial de la temperatura. Después de años de acumulación técnica y de experiencia práctica en el campo de la medida infrarroja de la temperatura, hemos proporcionado a nuestros clientes una gama completa de soluciones de la visión de la toma de imágenes térmica de la máquina.
- NETD<30mk>
- Funcionamiento estable
- Integración fácil
- Calidad y detalles claros de la imagen
- Gama de temperaturas adaptable
- Adaptabilidad ambiental fuerte
Modelo | PLUG417R |
Funcionamiento del detector del IR | |
Resolución | 400x300 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4.5~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35m m |
El módulo del toner termal de PLUG417R es ampliamente utilizado en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. ¿Cuál es toma de imágenes térmica infrarroja?
En naturaleza, todos los objetos cuya temperatura es más alta que absoluta ponen a cero (- el ℃ 273) pueden irradiar los rayos infrarrojos. Usando el detector infrarrojo de la cámara para medir la diferencia entre la blanco sí mismo de la temperatura de la radiación infrarroja y el fondo, usted puede conseguir diversas imágenes infrarrojas, que también se llaman las imágenes termales.
2. ¿Cómo lo hacen los detectores infrarrojos trabajo?
La radiación infrarroja que emitió por la blanco incorpora la gama de detección del detector termal, después del detector infrarrojo convierte la señal de la radiación de diversa intensidad en la señal eléctrica correspondiente, y entonces a través de la amplificación y del vídeo que procesan, las formas la imagen infrarroja que se puede observar por los ojos desnudos.
3. ¿Cuáles son las ventajas de detectores infrarrojos refrescados?
El detector plano focal infrarrojo refrescado actúa en una baja temperatura que sea proporcionada por un refrigerador del dewar del detector (ddc). Tiene alta sensibilidad y puede distinguir una diferencia más sutil de la temperatura que detector infrarrojo sin enfriar. Puede detectar, identificar y reconocer objetos en una gama muy larga que sea más de diez kilómetros lejos. La estructura del detector refrescado es muy compleja que los resultados en un coste relativamente alto que detector sin enfriar.
