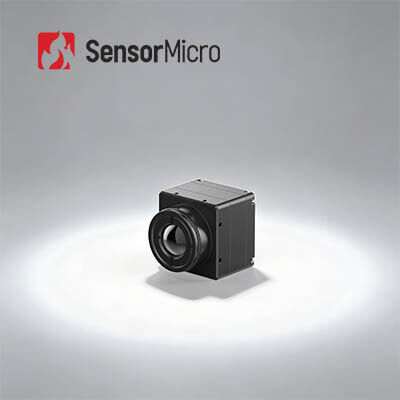

Módulo de imagen térmica sin enfriar SWaP-C núcleo LWIR 384×288/17μm con ±2°C / ±2% de precisión y consumo de energía de 0,65W

  • SWaP-C Uncooled Thermal Imager Module Core LWIR 384×288/17μm with ±2℃ / ±2% Accuracy and 0.65W Power Consumption
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA417RG3
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución de una longitud de diámetro superior a 10 mm, Precisión de la medición de temperatura Mayor de ±2℃ / ±2%
Consumo de energía típico 0.65W NETD típico ≤30mK
Rango espectral 8~14μm Velocidad de fotogramas 25Hz/30Hz/50Hz
Resaltar

Módulo sin enfriar flexible del toner termal

,

módulo sin enfriar del toner termal 640x512
Deja un mensaje
Descripción de producto
Módulo de Imagen Térmica No Refrigerado SWaP-C LWIR 384*288/17μm
Descripción del Producto

El núcleo de cámara infrarroja COIN417RG3 para medición de temperatura cuenta con un detector infrarrojo no refrigerado de 384*288/17μm e integra un componente de medición de temperatura en tiempo real. Soporta un amplio rango de temperatura con una precisión de ±3°C o ±3%, permitiendo la detección precisa de variaciones anormales de temperatura. Su diseño de ultra bajo consumo y compatibilidad con interfaces estándar de la industria reducen significativamente los costos de desarrollo e integración.

Características Principales
  • Características Completas, Rentable: Desarrollado sobre la base de detectores IR no refrigerados rentables con algoritmos avanzados de procesamiento de imágenes integrados para mejorar la calidad de la imagen. Alta precisión en la medición de temperatura de hasta ±2°C o ±2%, soportando rangos de temperatura de -20°C a 150°C y 100℃ a 550°C, personalizable para rangos extendidos.
  • Extensión Flexible, Integración Rápida: Múltiples opciones de lentes ópticas disponibles para satisfacer diversas necesidades de aplicación. Soporta múltiples modos de salida, incluyendo USB2.0/DVP/LVDS/BT.656. Salidas de datos de imagen RAW/YUV con control por puerto serie.
Especificaciones del Producto
Modelo COIN417RG3
Indicadores del Detector IR Material Sensible: VOx
Resolución: 384*288
Tamaño de Píxel: 17μm
Respuesta Espectral: 8μm ~ 14μm
NETD Típico: ≤30mK
Procesamiento de Imagen Velocidad de Fotogramas Digital: 25/30/50Hz
Tiempo de Arranque: 6s
Video Analógico: PAL/NTSC
Video Digital: RAW/YUV422
Algoritmo de Imagen: Corrección de No Uniformidad (NUC), Reducción de Ruido 3D (3DNR), Supresión de Ruido 2D (DNS), Compresión de Rango Dinámico (DRC), Mejora de Bordes (EE)
Visualización de Imagen: 10 Tipos (Blanco Caliente/Lava/Rojo Hierro/Hierro Caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro Caliente)
Eléctrico Interfaz Externa Estándar: 50Pin: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensión: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaz de Comunicación: TTL-232/USB2.0
Interfaz de Video Digital: DVP8/DVP16/USB2.0/BT.656/LVDS
Voltaje de Suministro: 4.5~5.5V
Consumo de Energía Típico: 0.65W
Medición de Temperatura Temperatura de Operación: -10℃~+50℃
Rango de Medición de Temperatura: -20℃~+150℃, 100℃~+550℃
Precisión de Medición de Temperatura: Mayor de ±2℃ / ±2%
Medición de Temperatura Parcial: Soporta la salida del valor máximo, mínimo y promedio de las áreas de medición de temperatura
SDK: Android/Windows/Linux; Logra Análisis de Flujo de Video y Conversión de Gris a Temperatura
Mecánico Tamaño del Núcleo Desnudo (mm): 25.4*25.4*16.5
Peso del Núcleo Desnudo (g): 16.6±1
Adaptabilidad Ambiental Temperatura de Operación: -40℃~+70℃
Temperatura de Almacenamiento: -45℃~+85℃
Humedad: 5%~95%, sin condensación
Vibración: Vibración Aleatoria, 5.35grms, 3 ejes
Impacto: Onda Semicosenoidal, 40g/11ms, Dirección de Impacto 3 Ejes, 6 Direcciones
Certificación: ROHS2.0/REACH
Lente Óptica Lente Óptica: Enfoque Fijo Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Nivel de Protección: IP67 (Lente Frontal)
Aplicaciones Industriales

El módulo de cámara infrarroja COIN417RG3 se utiliza ampliamente en Termografía, Seguridad y Monitoreo, Exteriores, Lucha contra Incendios y Rescate, AIoT, Hardware Inteligente, ADAS y otras aplicaciones industriales.

Nuestra Línea de Productos
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria infrarroja
  • Varios detectores infrarrojos disponibles - tanto detectores IR no refrigerados como refrigerados en diferentes formatos y tamaños de píxel
  • Producción en volumen para garantizar entrega rápida - tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas Frecuentes
¿Qué es la imagen térmica infrarroja?

La imagen térmica infrarroja es un método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre objetos. Convierte la radiación infrarroja invisible en imágenes térmicas infrarrojas visibles con la distribución de temperatura de la superficie del objetivo. Diferentes objetos e incluso diferentes partes del mismo objeto tienen diferente capacidad de radiación y fuerza de reflexión infrarroja.

¿Para qué se puede utilizar la imagen infrarroja?

Las aplicaciones de imagen infrarroja incluyen visión nocturna, búsqueda y rescate, pruebas no destructivas, prevención de epidemias, termografía, seguridad y monitoreo, lucha contra incendios y diversas aplicaciones industriales.

¿Qué es un módulo de imagen térmica?

Un módulo de imagen térmica típicamente consta de un detector infrarrojo, una lente infrarroja y electrónica de hardware con software y algoritmos integrados. Es la unidad funcional mínima de un dispositivo de imagen térmica.
