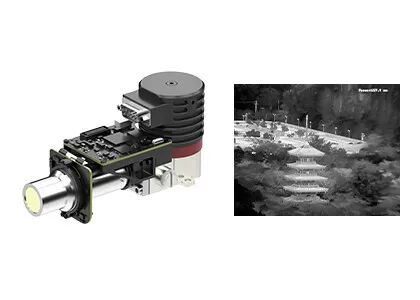

Modulos de cámara refrigerada de 640x512/15μm RS058 T2SL núcleo de cámara LWIR

  • 640x512/15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS615L
Cantidad de orden mínima 1 pedazo
Precio negotiable
Condiciones de pago LC, T/T
Datos del producto
Resolución 640x512 / 15μm NETO ≤25mK
Rango espectral 7,7 ~ 9,5 μm (largo ancho) Tamaño 142x58,5x71mm
Resaltar

15uM refrescó los módulos de la cámara

,

Módulos refrescados 640x512 de la cámara

,

Base de la cámara de RS058 T2SL LWIR
Deja un mensaje
Descripción de producto

Módulo AD refrigerado 640x512 / 15μm RS058 T2SL Módulo infrarrojo refrigerado LWIR para una integración rápida


Descripción del producto


Los módulos AD enfriados de la serie EYAS tienen la función de preamplificador para convertir la señal analógica de los detectores IR enfriados en una salida de video digital.Está disponible con diferentes formatos de resolución y diferentes bandas de onda. EYAS615L es un miembro de la familia EYAS con detector refrigerado LWIR de 640x512 / 15μm y criocolor RS058 integrado.


Con el módulo AD refrigerado de la serie EYAS, es fácil para los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados


Somos un proveedor líder de detectores de infrarrojos y fabricante de módulos de cámaras OEM.que pueda proporcionar a los clientes un suministro estable de productos infrarrojos.


Principales características


- Fácil de desarrollar e integrar

- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie

- Estructura integrada, las dimensiones son consistentes con el detector.

- 5 V de alimentación única

- Capaz de capturar objetivos en movimiento a gran velocidad


Especificaciones del producto


Modelo Se aplicará el procedimiento siguiente:
Rendimiento del detector IR
Resolución 640x512
Pitch de los píxeles 15 μm
Cuidado con el aire Se trata de una serie de medidas:
Rango espectral 7.7 μm ~ 9.5 μm LW
Tiempo de enfriamiento (25°C) ≤ 5,5 minutos
DTE óptima (20°C) ≤ 25 mK
Modo de trabajo
Tasa de fotogramas 1~160Hz ajustable
Modo de trabajo Imagen instantánea; Modo de integración de enlaces ITR e interlazados; Modo Windows; Anti-floración
Especificación eléctrica
Interfaz externa estándar QSH 60 pines
Video digital Cameralink: Salida de datos en bruto de 16 bits
Sincronización externa CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa
Comunicación Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps
Fuente de alimentación Panel de imagen de 1 canal: 5V
1 canal de criocolor: 24V
Consumo de energía estable 9W
Dimensión (mm) 148×58.5×71
Peso ≤ 680 g
Temperatura de trabajo -40 °C ~ +60 °C
Magnitud de las vibraciones Vibración: GJB Transporte de alta velocidad montado en vehículo
Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno


Aplicaciones industriales


El módulo de imágenes térmicas EYAS615L se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.


Modulos de cámara refrigerada de 640x512/15μm RS058 T2SL núcleo de cámara LWIR 0


Servicio estandarizado


Documentación completa: manuales del producto, guías de instalación y referencias de selección.

Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.

Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.

Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.

Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.


Preguntas frecuentes


1¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (- 273 °C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.

2¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.

3¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
