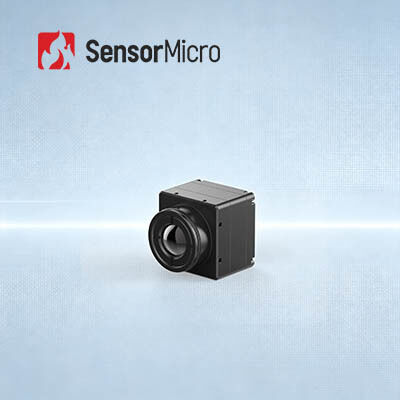

384x288 Resolución 17μm Pixel Pitch Modulo térmico con consumo de energía de 0,65W Núcleo de cámara infrarroja

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA417RG3
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 384x288 Consumo de energía 0.65W
Rango espectral 8~14μm Paso de píxeles 12 μm
NETO ≤30mK Velocidad de fotogramas 25Hz/30Hz/50Hz
Resaltar

Módulo termal 640x512 de la integración rápida

,

módulo termal del detector infrarrojo 0.8W

,

Módulo termal infrarrojo de la cámara RS232
Deja un mensaje
Descripción de producto
Módulo Térmico de Integración Rápida con Detector Infrarrojo de 384x288/17µm
Descripción del Producto

El núcleo de cámara infrarroja COIN417RG3 para medición de temperatura presenta un detector infrarrojo no refrigerado de 384*288/17µm e integra un componente de medición de temperatura en tiempo real. Soporta un amplio rango de temperatura con una precisión de ±3°C o ±3%, permitiendo la detección precisa de variaciones de temperatura anómalas. Su diseño de ultra bajo consumo y compatibilidad con interfaces estándar de la industria reducen significativamente los costos de desarrollo e integración. El núcleo de la cámara ya está profundamente integrado en aplicaciones de monitoreo de temperatura industrial, control de procesos y fabricación inteligente, acelerando el despliegue de sistemas de termografía infrarroja.

Características Principales
  • Características Completas, Rentable
    • Desarrollado a base de detectores IR no refrigerados rentables
    • Integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen
    • Alta precisión en la medición de temperatura de hasta ±2°C o ±2%, soportando rangos de temperatura de -20°C a 150°C y de 100°C a 550°C, personalizable para rangos extendidos
  • Extensión Flexible, Integración Rápida
    • Múltiples opciones de lentes ópticas disponibles para satisfacer diversas necesidades de aplicación
    • Soporta múltiples modos de salida, incluyendo USB2.0/DVP/LVDS/BT.656
    • Salidas de datos de imagen RAW/YUV, con control por puerto serie
Especificaciones del Producto
Modelo COIN417RG3
Indicadores del Detector IR Material Sensible: VOx
Resolución: 384*288
Tamaño de Píxel: 17µm
Respuesta Espectral: 8µm ~ 14µm
NETD Típico: ≤30mK
Procesamiento de Imagen Velocidad de Fotogramas Digital: 25/30/50Hz
Tiempo de Arranque: 6s
Video Analógico: PAL/NTSC
Video Digital: RAW/YUV422
Algoritmo de Imagen: Corrección de No Uniformidad (NUC), Reducción de Ruido 3D (3DNR), Supresión de Ruido 2D (DNS), Compresión de Rango Dinámico (DRC), Mejora de Bordes (EE)
Visualización de Imagen: 10 Tipos (Blanco Caliente/Lava/Rojo Hierro/Hierro Caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro Caliente)
Software para PC Software ICC: Control de Módulo y Visualización de Video
Eléctrico Interfaz Externa Estándar: 50Pin: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensión: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaz de Comunicación: TTL-232/USB2.0
Interfaz de Video Digital: DVP8/DVP16/USB2.0/BT.656/LVDS
Voltaje de Suministro: 4.5~5.5V
Consumo de Energía Típico: 0.65W
Medición de Temperatura Temperatura de Operación: -10°C~+50°C
Rango de Medición de Temperatura: -20°C~+150°C, 100°C~+550°C
Precisión de Medición de Temperatura: Mayor de ±2°C / ±2%
Medición de Temperatura Parcial: Soporta la salida del valor máximo, mínimo y promedio de las áreas de medición de temperatura
SDK: Android/Windows/Linux; Logra el Análisis y Conversión de Flujo de Video de Gris a Temperatura
Mecánico Tamaño del Núcleo Desnudo (mm): 25.4*25.4*16.5
Peso del Núcleo Desnudo (g): 16.6±1
Adaptabilidad Ambiental Temperatura de Operación: -40°C~+70°C
Temperatura de Almacenamiento: -45°C~+85°C
Humedad: 5%~95%, sin condensación
Vibración: Vibración Aleatoria, 5.35grms, 3 ejes
Impacto: Onda Semisenoidal, 40g/11ms, Dirección de Impacto 3 Ejes, 6 Direcciones
Certificación: ROHS2.0/REACH
Lente Óptica Lente Óptica: Enfoque Fijo Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Nivel de Protección: IP67 (Lente Frontal)
Aplicaciones Industriales

El módulo de imagen térmica COIN417RG3 se aplica en el campo de la Termografía, Monitoreo de Seguridad, Robots, Hardware Inteligente, ADAS, Bomberos y Rescate, etc.

Nuestra Línea de Productos
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria infrarroja
  • Varios detectores infrarrojos disponibles - Detectores IR no refrigerados y refrigerados en diferentes formatos y tamaños de píxel
  • Producción en volumen para garantizar entrega rápida - Tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas Frecuentes
1. ¿Cuáles son las ventajas de los detectores infrarrojos no refrigerados?
El detector de plano focal infrarrojo no refrigerado no necesita dispositivo de enfriamiento, puede funcionar a temperatura ambiente y tiene las ventajas de arranque rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil, bajo costo, etc.
2. ¿Cuáles son las consideraciones clave en un detector infrarrojo / módulo térmico para su aplicación?
• La resolución del detector
• El tamaño del píxel
• El NETD
• La calidad de la imagen
• Las opciones de lente
• El consumo de energía
• El tamaño y peso
• La interfaz mecánica y eléctrica
• El presupuesto
