módulo de 640x512 el 12μM Uncooled Thermal Imaging con la voz Microbolometer
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
NETD | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Módulo de la toma de imágenes térmica de Microbolometer de la voz,módulo sin enfriar de la toma de imágenes térmica 640x512,Módulo termal sin enfriar 12uM |

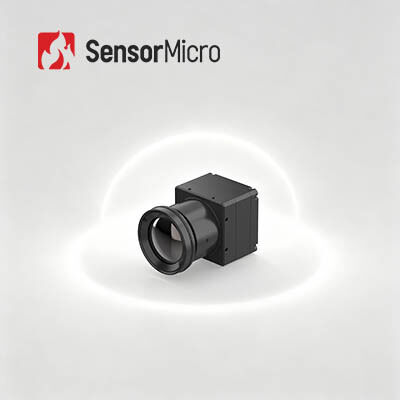

Módulo sin enfriar de la toma de imágenes térmica con 640x512 el 12μM VOx Microbolometer
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
¿1.What es NETD?
NETD refiere “a diferencia de la temperatura equivalente del ruido”. Es una medida para como de bien un detector de la toma de imágenes térmica puede distinguir entre las diferencias muy pequeñas en la radiación termal en la imagen. NETD se está expresando típicamente en milli-Kelvin (mK). Cuanto más baja la figura de NETD es generalmente, más arriba la sensibilidad termal indica.
2. ¿Cuál es SWaP3?
SWaP3 refiere a tamaño, al peso, al poder, al funcionamiento y al precio. Indica la tendencia de tecnología de la industria infrarroja.
3. ¿Cuál es DRI?
DRI refiere generalmente distancia de detección, del reconocimiento y de la identificación de un sistema de la toma de imágenes térmica. Es un parámetro crucial para juzgar el funcionamiento del sistema de la toma de imágenes térmica.
