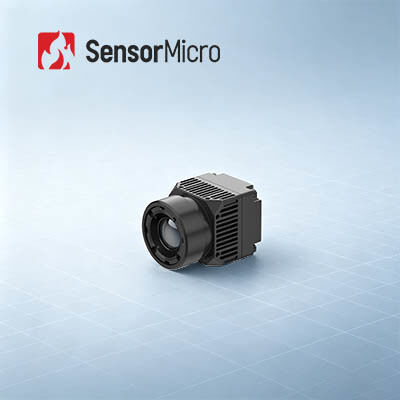

Módulo de imagen térmica no refrigerado para termografía sin contacto con resolución de 640x512 y paso de píxel de 8 µm para una precisión de ±0.5 °C
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | RoHS2.0; Reach |
| Número de modelo | iHA608W |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.6W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25Hz |
| Resaltar | Módulo de Imagen Térmica Termográfica de 17um,Módulo de Imagen Térmica No Refrigerado de 384x288,Núcleo de Cámara Térmica No Refrigerada Sin Contacto |
||
Descripción de producto
Modulo de imágenes térmicas sin enfriamiento de termografía sin contacto 640x512 8μm
Resumen del producto
El iHA608W es un núcleo de cámara infrarroja sin enfriar que utiliza el detector de infrarrojos de tono de 8 μm de píxeles ApexCore 640 × 512, optimizado para la termometría sin contacto.El módulo alcanza una precisión de medición de ±0.5°C. Los algoritmos de procesamiento de imágenes dedicados a la medicina mejoran la calidad de las imágenes térmicas,Realizar una representación visual de la distribución de la temperatura del objeto y proporcionar una salida de medición cuantitativa estable de la temperatura. El módulo se beneficia de un paso de píxeles de 8 μm y alcanza dimensiones mecánicas miniaturizadas.Los dominios de aplicación objetivo incluyen equipos de diagnóstico médico, sistemas de control sanitario de la población y sistemas de control de la temperatura del ganado.
Principales características
- Temometría de alta precisión y imágenes térmicas médicas optimizadas
- Algoritmo ajustado para la medición de la temperatura corporal sin contacto; precisión de medición de hasta ±0,5°C
- El conjunto óptico de especificaciones médicas y los algoritmos de imagen dedicados mejoran la definición de la imagen térmica
- Propiedades mecánicas miniaturizadas para integración incrustada
- Adopta el detector de infrarrojos sin enfriar ApexCore de 8 μm para realizar un diseño estructural compacto
- Dimensiones exteriores: 21×21×31,5 mm; peso del módulo: 25±2 g, aplicable a sistemas integrados compactos
- Interfaz completa y soporte de desarrollo de software
- Interfaces integradas de salida de vídeo de tipo C e interfaces de comunicación USB2.0 para la incorporación de sistemas
- Los paquetes SDK se suministran para Windows, Android y Linux para facilitar el desarrollo secundario
Especificaciones del producto
| Modelo | el número de unidades de producción |
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | Color médico/pseudo |
| Software para PC | |
| Software informático | Modulo de control y visualización de vídeo |
| Medición de la temperatura | |
| Temperatura de funcionamiento | 10°C ~ + 50°C |
| Rango de medición de la temperatura | 32°C~+42°C |
| Precisión de la medición de la temperatura | ≤ ± 0,5°C (después de un calentamiento de 2 minutos, ambiente 23±3°C, objetivo 32-42°C) |
| Distancia de medición | 0.5m-5m; admite la medición de temperatura a varias distancias a través de SDK |
| El SDK | Apoya el SDK de Windows/Android/Linux, realiza el análisis del flujo de video, el control del módulo, la medición integral de la temperatura de la matriz, la imagen de la temperatura, la configuración de la ventana de temperatura, la integración múltiple |
| Eléctrico | |
| Interfaz externa estándar | Las condiciones de los sistemas de seguridad de los Estados miembros deberán ser las siguientes: |
| Interfaz de comunicación | El USB |
| Interfaz de vídeo digital | USB2. ¿Qué quieres decir?0 |
| Válvula de alimentación | 5V ± 0.5 |
| Consumo típico de energía | 0.6W |
| Lentes ópticas | |
| Duración de enfoque | 4 mm |
| Tipo de lente | Foro fijo atérmico |
| ¿Qué es eso? | 1 |
| El número de unidades de carga de la aeronave | 69.2° × 55.4° |
| Mecánica | |
| Tamaño (incluida la lente) | Las demás luces de alumbrado |
| Peso (incluida la lente) | 25 g ± 2 (incluida la lente de 4 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -10°C~+50°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Meja onda senoidal, 40 g / 11 ms, dirección del impacto, 3 ejes, 6 direcciones |
| DSE | Descarga de contacto de 6 kV; descarga de aire de 8 kV |
| Certificación | |
| Certificación medioambiental | El objetivo de la presente Directiva es: |
Aplicaciones industriales
Se espera que el módulo térmico iHA608W sea ampliamente utilizado en los campos de detección de enfermedades, fisioterapia de medicina tradicional china, control de salud, rehabilitación, etc.en el presente y en el futuro.
Servicio estandarizado
- Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Soporte 24/7 - respuesta rápida y resolución oportuna para problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
Las imágenes térmicas infrarrojas son un método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre objetos, con el fin de formular imágenes de ellos,o obtener información de temperatura de los objetos, incluso en entornos de baja visibilidad.
2¿Cómo funciona la imagen térmica infrarroja?
El sistema de imágenes térmicas infrarrojas es una tecnología pasiva de detección e identificación sin contacto de infrarrojos.Se enfoca la radiación infrarroja de la escena en el detector infrarrojo de la matriz de plano focal a través del sistema óptico infrarrojo que puede pasar a través de la radiación infrarrojaEl detector térmico convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente y, a continuación, mediante la amplificación y el procesamiento de vídeo,forma la imagen infrarroja que se puede observar a simple vista.
