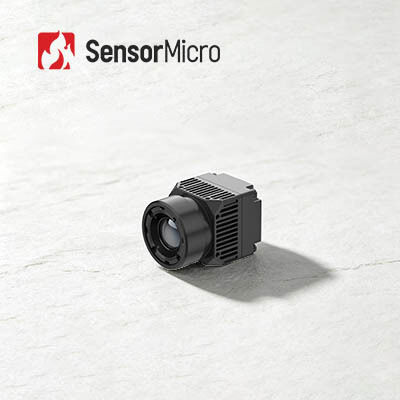

Módulo de cámara de imágenes térmicas de resolución 640x512 de integración rápida con pitch de píxeles de 8 μm y precisión de ± 0,5 °C para atención médica
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | RoHS2.0; Reach |
| Número de modelo | iHA608W |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.6W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25Hz |
| Resaltar | Modulo de cámara de imágenes térmicas de 17 um,Modulo de cámara de imágenes térmicas 384x288,Módulo de cámara térmica de integración rápida |
||
Descripción de producto
Módulo de cámara de imágenes térmicas de integración rápida 640x512 8μm para atención médica
Resumen del producto
El módulo de cámara de imágenes térmicas iHA608W utiliza un detector de infrarrojos ApexCore 640 × 512 / 8 μm para medición de temperatura sin contacto orientada a la medicina con una precisión de hasta ± 0,5 ° C.Con algoritmos de procesamiento térmico médicos exclusivosCompacto y ligero con un diseño de píxeles de 8 μm, el núcleo incluye vídeo tipo-C y USB2.0 interfaces con soporte para SDK multiplataformaIdeal para el diagnóstico médico, el examen de salud y la medición de la temperatura del ganado.
Principales características
- Medición precisa de la temperatura y imágenes térmicas finas
- Medición de la temperatura corporal sin contacto con una precisión de hasta ±0,5°C
- Lentes de grado médico y algoritmos dedicados para visualizaciones térmicas claras
- Núcleo integrado compacto y ligero
- Detector de infrarrojos ApexCore de 8 μm para diseño miniaturizado
- dimensiones de 21 × 21 × 31,5 mm, peso de 25 ± 2 g
- Integración sin esfuerzo para los desarrolladores
- Interfaces duales de tipo C + USB2.0
- SDK para Windows, Android y Linux
Especificaciones del producto
| Modelo | el número de unidades de producción |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | Se aplicará el método siguiente: |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | Color médico/pseudo |
| Software para PC | |
| Software informático | Modulo de control y visualización de vídeo |
| Medición de la temperatura | |
| Temperatura de funcionamiento | 10°C ~ + 50°C |
| Rango de medición de la temperatura | 32°C~+42°C |
| Precisión de la medición de la temperatura | ≤ ± 0,5°C (después de un calentamiento de 2 minutos, ambiente 23±3°C, objetivo 32-42°C) |
| Distancia de medición | 0.5m-5m; admite la medición de temperatura a varias distancias a través de SDK |
| El SDK | Apoya el SDK de Windows/Android/Linux, realiza el análisis del flujo de video, el control del módulo, la medición integral de la temperatura de la matriz, la imagen de la temperatura, la configuración de la ventana de temperatura, la integración múltiple |
| Eléctrico | |
| Interfaz externa estándar | Las condiciones de los sistemas de seguridad de los Estados miembros deberán ser las siguientes: |
| Interfaz de comunicación | El USB |
| Interfaz de vídeo digital | USB2. ¿Qué quieres decir?0 |
| Válvula de alimentación | 5V ± 0.5 |
| Consumo típico de energía | 0.6W |
| Lentes ópticas | |
| Duración de enfoque | 4 mm |
| Tipo de lente | Foro fijo atérmico |
| ¿Qué es eso? | 1 |
| El número de unidades de carga de la aeronave | 69.2° × 55.4° |
| Mecánica | |
| Tamaño (incluida la lente) | Las demás luces de alumbrado |
| Peso (incluida la lente) | 25 g ± 2 (incluida la lente de 4 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -10°C~+50°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Meja onda senoidal, 40 g / 11 ms, dirección del impacto, 3 ejes, 6 direcciones |
| DSE | Descarga de contacto de 6 kV; descarga de aire de 8 kV |
| Certificación | |
| Certificación medioambiental | El objetivo de la presente Directiva es: |
Aplicaciones industriales
Se espera que el módulo térmico iHA608W sea ampliamente utilizado en los campos de detección de enfermedades, fisioterapia de medicina tradicional china, control de salud, rehabilitación,y aplicaciones relacionadas con la atención médica.
Ventajas de la cartera de productos
- Cartera de productos diversificada:Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
- Variedad de productos:Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
- Rendimiento excepcional:Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
- Integración fácil:Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1Sobre el detector infrarrojo de envases metálicos.
El embalaje metálico utiliza una cubierta de tubo metálico, un enfriador termoeléctrico (TEC) y un getter columnar.El TEC desempeña un papel importante en la estabilización de la temperatura de trabajo para que el detector de infrarrojos funcione a temperatura ambiente, mejorando así la capacidad de los sensores de imágenes térmicas para adaptarse a entornos extremos, como niebla intensa, lluvia y nieve.
La desventaja es que el coste es demasiado elevado, representando más del 60% del coste total de la producción de todos los productos sin enfriar, y causa un ciclo de producción largo.Este método de embalaje está diseñado para aplicaciones de gama alta.
2Sobre el detector infrarrojo de envases cerámicos.
El proceso de envasado cerámico es similar al de envasado metálico, que es una tecnología madura de envasado con detector de infrarrojos.el volumen y el peso del detector envasado se reducirán en gran medidaPara el embalaje cerámico, su circuito de lectura tiene una función de temperatura de funcionamiento de autoajuste y no requiere estabilización TEC.
3Embalaje a nivel de obleas
El embalaje a nivel de obleas, también conocido como embalaje de tamaño de obleas, se ha convertido en una parte importante de la tecnología de embalaje avanzada en la industria de semiconductores.El embalaje a nivel de oblea (WLP) es el proceso de completar el embalaje de alto vacío directamente en toda la oblea MEMS, luego escribiendo y cortando para hacer un solo detector de infrarrojos.
Se trata de un paquete de tamaño de chip mejorado que satisface las necesidades de tamaño pequeño, peso ligero, portátil, portátil, bajo precio y alta eficiencia de producción.
