xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | ≤15mK | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Sensor de cámara térmica refrigerada MWIR,Sensor de cámara térmica RoHS,Sensor MWIR de visualización de fugas de gas |

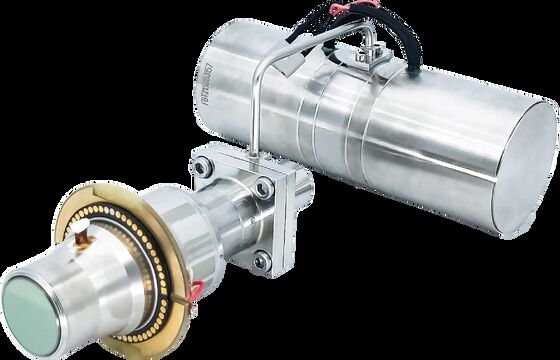

320x256 / 30μm MWIR refrescó la cámara óptica de imágenes de gas para visualizar fugas de gas
El detector infrarrojo refrigerado C330M-G está especialmente desarrollado para la detección de fugas de gas COV con la función de convertir la radiación infrarroja del objetivo con una longitud de onda de 3,2~3,5 μm en una señal eléctrica.Su interfaz mecánica externa, su interfaz óptica y su interfaz electrónica se usan comúnmente y se pueden expandir.C330M-G puede ser ampliamente utilizado en el monitoreo del ambiente atmosférico y detección de fugas de gas, descarga de contaminantes, detección de gases químicos en plantas petroquímicas y refinerías.
Imágenes ópticas de gases
• Detección sin contacto de largo alcance
• Alta eficiencia, seguridad y amplia gama de detección de fugas de gas
Alta sensibilidad
• Detector de infrarrojos enfriado de alta sensibilidad, bastante eficiente en aplicaciones de baja concentración de gas y flujo de gas lento
• La detección eficaz de fugas incluye alcanos, alquenos, alcoholes, bencenos, cetonas y otros gases
Diseñado para los requisitos de los usuarios
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
• Varios enfriadores criogénicos disponibles para peso ligero, baja potencia, larga vida útil y alta confiabilidad
• Rango espectral personalizable: 3 μm~5 μm MWIR (para más tipos de detección de gases: CO, CO2, etc.)
Modelo | C330M-G | ||
Material sensible | HgCdTe/MCT | ||
Resolución | 320×256 | ||
Tamaño de píxel | 30 μm | ||
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm (rango personalizable: 3 μm~5 μm) | ||
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | ||
Capacidad de carga | 36Me-/12Me- | ||
Gama dinámica | ≥80dB | ||
Número de salida | 1 o 4;Hasta 6,6 MHz/por salida | ||
NETD típico | 10mK (F1.5) | ||
Tasa efectiva de píxeles | ≥99,5% | ||
Respuesta No uniformidad | ≤8% | ||
refrigerador criogénico | RS058 | RS058I | LS734 |
Tipo de enfriador | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo lineal |
Consumo de energía estable | ≤7W | ≤7W | ≤10W |
máx.El consumo de energía | ≤15W | ≤15W | ≤45W |
Fuente de alimentación | 24 V CC | 12V CC | 24 V CC |
Tiempo de enfriamiento | ≤6min30s | ≤7min | ≤5min |
Tamaño (mm) | 142x58.5x71 | 142×58.5×71 | Compresor Φ46×122 Dewar Φ40×114 |
Peso | ≤600g | ≤600g | ≤1,2 kg |
Temperatura de trabajo | -45°C ~ +71°C |
El detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas C330M-G se utiliza para clientes que tienen una gran capacidad de desarrollo.Al integrar este sensor térmico refrigerado, los COV invisibles (compuestos orgánicos volátiles) pueden detectarse y visualizarse para evitar daños mayores.Estos gases incluyen tales como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, butanona, benceno, tolueno, xileno, etilbenceno, etc.
1.¿Qué es la imagen térmica infrarroja?
La termografía infrarroja es un método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre los objetos, con el fin de formular imágenes de ellos u obtener información sobre la temperatura de los objetos, incluso en entornos de baja visibilidad.
2.¿Cómo funciona la imagen térmica infrarroja?
El sistema de imágenes térmicas infrarrojas es una tecnología de detección e identificación pasiva sin contacto de infrarrojos.Enfoca la radiación infrarroja de la escena en el detector infrarrojo de matriz de plano focal a través del sistema óptico infrarrojo que puede atravesar la radiación infrarroja.El detector térmico convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente y luego, a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que se puede observar a simple vista.
