Detección de fugas de gas Sensor de imagen térmica MWIR Refrigerado 320x256
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | ≤15mK | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Sensor de imagen térmica MWIR de detección,sensor de imagen térmica de gas 320x256 |
320x256 / 30μm MWIR refrescó la cámara óptica de imágenes de gas para visualizar fugas de gas

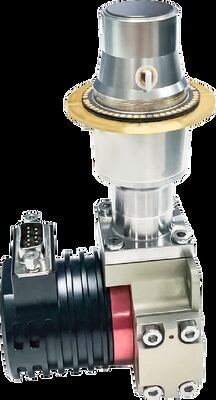

El detector infrarrojo refrigerado C330M-G está especialmente desarrollado para la detección de fugas de gas COV con la función de convertir la radiación infrarroja del objetivo con una longitud de onda de 3,2~3,5 μm en una señal eléctrica.Su interfaz mecánica externa, su interfaz óptica y su interfaz electrónica se usan comúnmente y se pueden expandir.C330M-G puede ser ampliamente utilizado en el monitoreo del ambiente atmosférico y detección de fugas de gas, descarga de contaminantes, detección de gases químicos en plantas petroquímicas y refinerías.
Imágenes ópticas de gases
• Detección sin contacto de largo alcance
• Alta eficiencia, seguridad y amplia gama de detección de fugas de gas
Alta sensibilidad
• Detector de infrarrojos enfriado de alta sensibilidad, bastante eficiente en aplicaciones de baja concentración de gas y flujo de gas lento
• La detección eficaz de fugas incluye alcanos, alquenos, alcoholes, bencenos, cetonas y otros gases
Diseñado para los requisitos de los usuarios
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
• Varios enfriadores criogénicos disponibles para peso ligero, baja potencia, larga vida útil y alta confiabilidad
• Rango espectral personalizable: 3 μm~5 μm MWIR (para más tipos de detección de gases: CO, CO2, etc.)
Modelo | C330M-G | ||
Material sensible | HgCdTe/MCT | ||
Resolución | 320×256 | ||
Tamaño de píxel | 30 μm | ||
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm (rango personalizable: 3 μm~5 μm) | ||
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | ||
Capacidad de carga | 36Me-/12Me- | ||
Gama dinámica | ≥80dB | ||
Número de salida | 1 o 4;Hasta 6,6 MHz/por salida | ||
NETD típico | 10mK (F1.5) | ||
Tasa efectiva de píxeles | ≥99,5% | ||
Respuesta No uniformidad | ≤8% | ||
refrigerador criogénico | RS058 | RS058I | LS734 |
Tipo de enfriador | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo lineal |
Consumo de energía estable | ≤7W | ≤7W | ≤10W |
máx.El consumo de energía | ≤15W | ≤15W | ≤45W |
Fuente de alimentación | 24 V CC | 12V CC | 24 V CC |
Tiempo de enfriamiento | ≤6min30s | ≤7min | ≤5min |
Tamaño (mm) | 142x58.5x71 | 142×58.5×71 | Compresor Φ46×122 Dewar Φ40×114 |
Peso | ≤600g | ≤600g | ≤1,2 kg |
Temperatura de trabajo | -45°C ~ +71°C |
El detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas C330M-G se utiliza para clientes que tienen una gran capacidad de desarrollo.Al integrar este sensor térmico refrigerado, los COV invisibles (compuestos orgánicos volátiles) pueden detectarse y visualizarse para evitar daños mayores.Estos gases incluyen tales como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, butanona, benceno, tolueno, xileno, etilbenceno, etc.
1.¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre los objetos.Convierte la radiación infrarroja invisible en una imagen térmica infrarroja visible con distribución de temperatura de la superficie objetivo.Diferentes objetos e incluso diferentes partes del mismo objeto tienen diferente capacidad de radiación y fuerza de reflexión infrarroja.
2.¿Para qué se pueden usar las imágenes infrarrojas?
-Vision nocturna
-Búsqueda y rescate
-Prueba no destructiva
-Prevención de epidemia
-termografía
-Seguridad y monitoreo
-Extinción de incendios
…
3. ¿Qué es el módulo de imágenes térmicas?
Un módulo de imágenes térmicas suele constar de un detector de infrarrojos, una lente de infrarrojos y un hardware electrónico con software y algoritmo integrados.Es la unidad mínima de un dispositivo de imagen térmica.
