sensor refrescado 320x256 de la toma de imágenes térmica de los 30μM MWIR para detectar fugas de gas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | ≤15mK | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Sensor de imagen térmica enfriado 30uM,Sensor de imagen térmica MWIR 320x256 |
sensor refrescado de la toma de imágenes térmica de 320x256 los 30μM MWIR para visualizar fugas de gas

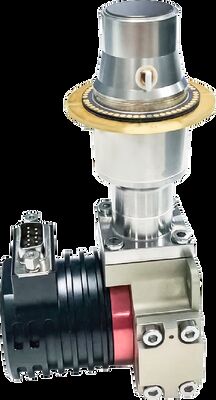

El detector infrarrojo refrigerado C330M-G está especialmente desarrollado para la detección de fugas de gas COV con la función de convertir la radiación infrarroja del objetivo con una longitud de onda de 3,2~3,5 μm en una señal eléctrica.Su interfaz mecánica externa, su interfaz óptica y su interfaz electrónica se usan comúnmente y se pueden expandir.C330M-G puede ser ampliamente utilizado en el monitoreo del ambiente atmosférico y detección de fugas de gas, descarga de contaminantes, detección de gases químicos en plantas petroquímicas y refinerías.
Imágenes ópticas de gases
• Detección sin contacto de largo alcance
• Alta eficiencia, seguridad y amplia gama de detección de fugas de gas
Alta sensibilidad
• Detector de infrarrojos enfriado de alta sensibilidad, bastante eficiente en aplicaciones de baja concentración de gas y flujo de gas lento
• La detección eficaz de fugas incluye alcanos, alquenos, alcoholes, bencenos, cetonas y otros gases
Diseñado para los requisitos de los usuarios
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
• Varios enfriadores criogénicos disponibles para peso ligero, baja potencia, larga vida útil y alta confiabilidad
• Rango espectral personalizable: 3 μm~5 μm MWIR (para más tipos de detección de gases: CO, CO2, etc.)
Modelo | C330M-G | ||
Material sensible | HgCdTe/MCT | ||
Resolución | 320×256 | ||
Tamaño de píxel | 30 μm | ||
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm (rango personalizable: 3 μm~5 μm) | ||
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | ||
Capacidad de carga | 36Me-/12Me- | ||
Gama dinámica | ≥80dB | ||
Número de salida | 1 o 4;Hasta 6,6 MHz/por salida | ||
NETD típico | 10mK (F1.5) | ||
Tasa efectiva de píxeles | ≥99,5% | ||
Respuesta No uniformidad | ≤8% | ||
refrigerador criogénico | RS058 | RS058I | LS734 |
Tipo de enfriador | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo lineal |
Consumo de energía estable | ≤7W | ≤7W | ≤10W |
máx.El consumo de energía | ≤15W | ≤15W | ≤45W |
Fuente de alimentación | 24 V CC | 12V CC | 24 V CC |
Tiempo de enfriamiento | ≤6min30s | ≤7min | ≤5min |
Tamaño (mm) | 142x58.5x71 | 142×58.5×71 | Compresor Φ46×122 Dewar Φ40×114 |
Peso | ≤600g | ≤600g | ≤1,2 kg |
Temperatura de trabajo | -45°C ~ +71°C |
El detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas C330M-G se utiliza para clientes que tienen una gran capacidad de desarrollo.Al integrar este sensor térmico refrigerado, los COV invisibles (compuestos orgánicos volátiles) pueden detectarse y visualizarse para evitar daños mayores.Estos gases incluyen tales como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, butanona, benceno, tolueno, xileno, etilbenceno, etc.
1.¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (-273 ℃) pueden irradiar rayos infrarrojos.Al usar el detector de cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, puede obtener diferentes imágenes infrarrojas, que también se denominan imágenes térmicas.
2. ¿Cómo funcionan los detectores de infrarrojos?
La radiación infrarroja emitida por el objetivo ingresa al rango de detección del detector térmico, luego el detector infrarrojo convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente y luego, a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada por el ojos desnudos
3.¿Cuáles son las ventajas de los detectores infrarrojos refrigerados?
El detector de plano focal infrarrojo refrigerado funciona a una temperatura baja proporcionada por un enfriador Dewar del detector (ddc).Tiene una alta sensibilidad y puede distinguir una diferencia de temperatura más sutil que el detector de infrarrojos no refrigerado.Puede detectar, identificar y reconocer objetos a una distancia muy larga, a más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja, lo que resulta en un costo relativamente alto que el detector no enfriado.
