xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | ≤15mK | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Sensor rotatorio de la imagen térmica del refrigerador de Stirling,sensor refrigerado de la imagen térmica MWIR |

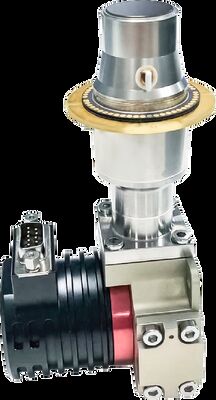

Sensor de imagen térmica refrescado MWIR de 320x256 los 30μM para visualizar fugas de gas
El detector infrarrojo refrigerado C330M-G está especialmente desarrollado para la detección de fugas de gas COV con la función de convertir la radiación infrarroja del objetivo con una longitud de onda de 3,2~3,5 μm en una señal eléctrica.Su interfaz mecánica externa, su interfaz óptica y su interfaz electrónica se usan comúnmente y se pueden expandir.C330M-G puede ser ampliamente utilizado en el monitoreo del ambiente atmosférico y detección de fugas de gas, descarga de contaminantes, detección de gases químicos en plantas petroquímicas y refinerías.
Imágenes ópticas de gases
• Detección sin contacto de largo alcance
• Alta eficiencia, seguridad y amplia gama de detección de fugas de gas
Alta sensibilidad
• Detector de infrarrojos enfriado de alta sensibilidad, bastante eficiente en aplicaciones de baja concentración de gas y flujo de gas lento
• La detección eficaz de fugas incluye alcanos, alquenos, alcoholes, bencenos, cetonas y otros gases
Diseñado para los requisitos de los usuarios
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
• Varios enfriadores criogénicos disponibles para peso ligero, baja potencia, larga vida útil y alta confiabilidad
• Rango espectral personalizable: 3 μm~5 μm MWIR (para más tipos de detección de gases: CO, CO2, etc.)
Modelo | C330M-G | ||
Material sensible | HgCdTe/MCT | ||
Resolución | 320×256 | ||
Tamaño de píxel | 30 μm | ||
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm (rango personalizable: 3 μm~5 μm) | ||
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | ||
Capacidad de carga | 36Me-/12Me- | ||
Gama dinámica | ≥80dB | ||
Número de salida | 1 o 4;Hasta 6,6 MHz/por salida | ||
NETD típico | 10mK (F1.5) | ||
Tasa efectiva de píxeles | ≥99,5% | ||
Respuesta No uniformidad | ≤8% | ||
refrigerador criogénico | RS058 | RS058I | LS734 |
Tipo de enfriador | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo integral | Enfriador Stirling rotativo lineal |
Consumo de energía estable | ≤7W | ≤7W | ≤10W |
máx.El consumo de energía | ≤15W | ≤15W | ≤45W |
Fuente de alimentación | 24 V CC | 12V CC | 24 V CC |
Tiempo de enfriamiento | ≤6min30s | ≤7min | ≤5min |
Tamaño (mm) | 142x58.5x71 | 142×58.5×71 | Compresor Φ46×122 Dewar Φ40×114 |
Peso | ≤600g | ≤600g | ≤1,2 kg |
Temperatura de trabajo | -45°C ~ +71°C |
El detector de imágenes térmicas MWIR refrigerado por detección de fugas de gas C330M-G se utiliza para clientes que tienen una gran capacidad de desarrollo.Al integrar este sensor térmico refrigerado, los COV invisibles (compuestos orgánicos volátiles) pueden detectarse y visualizarse para evitar daños mayores.Estos gases incluyen tales como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, butanona, benceno, tolueno, xileno, etilbenceno, etc.
preguntas frecuentes
1.¿Cómo funciona el microbolómetro de matriz de plano focal no refrigerado?
Mediante el uso del principio del efecto térmico radiante infrarrojo, el detector infrarrojo sin enfriar convierte la energía de radiación infrarroja en energía térmica con material de absorción infrarroja, de modo que aumenta la temperatura del material sensible.Luego, un determinado parámetro físico del material sensible cambia en consecuencia y se convierte en una señal eléctrica o una señal de luz visible a través de un determinado mecanismo de conversión diseñado para realizar la detección del objeto.
2. ¿Cuál es la ventaja del detector de infrarrojos no refrigerado?
El detector de plano focal infrarrojo no refrigerado no necesita un dispositivo de ensamblaje de enfriador Dewar integrado (IDCA) y puede funcionar a temperatura ambiente.Tiene las ventajas de un inicio rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil, bajo costo, etc.Aunque la sensibilidad del detector de plano focal infrarrojo no refrigerado no es tan buena como la de los detectores infrarrojos refrigerados, después de años de desarrollo, su rentabilidad ha sido obviamente mejor que la del detector refrigerado, que tiene una perspectiva de aplicación más amplia.
