cámara óptica 10mK de la proyección de imagen del gas de MWIR de los datos crudos 16bit para visualizar los escapes de gas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | 10mK (F1.5) | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Módulo MWIR de datos sin procesar de 16 bits,cámara óptica de imágenes de gas de 10 mK,cámara de imágenes de gas MWIR |

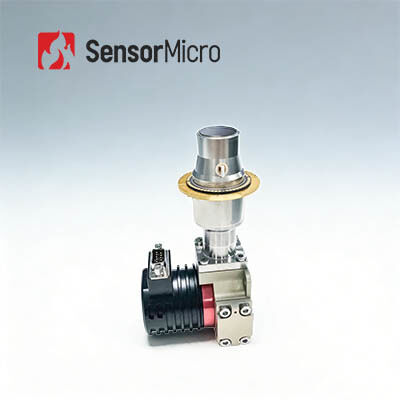

320x256 los 30μM MWIR refrescó el módulo térmico de la proyección de imagen óptica del gas para visualizar los escapes de gas
El módulo AD refrigerado EYAS330G está desarrollado sobre la base del detector infrarrojo refrigerado C330M-G y está equipado con un circuito de procesamiento de señal de alto rendimiento.Es un acelerador para los clientes que tienen dificultades para iniciar una integración rápida del sistema óptico de imágenes de gases.Al utilizar la tecnología infrarroja, las fugas invisibles de compuestos orgánicos volátiles (COV) se pueden detectar de manera rápida y efectiva para garantizar la seguridad en la producción, el transporte y el procesamiento de las empresas petroquímicas.
Acortar el ciclo de desarrollo
• Adopte circuitos de procesamiento de señales de alto rendimiento para realizar la conversión de señales analógicas a señales digitales
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
Integración fácil y rápida
• Interfaz Cameralink con salida de datos RAW de 16 bits, control de puerto serie
• Estructura integrada que tiene una dimensión consistente con el detector
Modelo | EYAS330G | EYAS330G2 |
Actuación | ||
Resolución | 320×256 | |
Tamaño de píxel | 30 μm | |
refrigerador criogénico | RS058 | RS058I |
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm | |
Tiempo de enfriamiento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabajo | ||
Cuadros por segundo | 1~200Hz (ajustable) | |
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | |
especificaciones electricas | ||
Interfaz externa estándar | QSH 60 pines | |
Video digital | Salida Cameralink: datos sin procesar de 16 bits | |
sincronización externa | CC1: Sincronización externa de cuadro INT CC2: sincronización externa MC |
|
Comunicación | Puerto serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fuente de alimentación | Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 24V |
Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 12V |
Consumo de energía estable | 7W | |
Tamaño (mm) | 142×58.5×71 | |
Peso | ≤680g | |
Temperatura de trabajo | -40°C~+60°C |
El módulo AD refrigerado EYAS330G se utiliza para visualizar los COV invisibles (compuestos orgánicos volátiles) y detectar fugas de gas como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, benceno, tolueno, xileno, etilbenceno, etc.
1.¿Cuál es la diferencia entre los detectores IR refrigerados y no refrigerados?
Actualmente hay dos tipos de sensores de imágenes térmicas infrarrojas en el mercado, refrigerados y no refrigerados.
El detector IR no refrigerado funciona a temperatura ambiente.Se basa en la industria de semiconductores y, por lo tanto, generalmente se puede fabricar en grandes volúmenes con un tamaño pequeño y bajo costo.Los detectores IR no refrigerados se utilizan ampliamente en dispositivos portátiles/de mano/móviles.
Los detectores IR enfriados se empaquetan en una unidad que los mantiene a una temperatura extremadamente baja que debe ser respaldada por un enfriador criogénico.Son mucho más grandes, más caros y menos fiables que los sensores no refrigerados, principalmente debido a los complejos sistemas de refrigeración que requieren.Sin embargo, los sistemas refrigerados son increíblemente sensibles y, por lo general, funcionan con ópticas de distancia focal larga para lograr una misión de largo alcance.
