320x256 MWIR refrescó el módulo térmico de la proyección de imagen óptica del gas para visualizar los escapes de gas
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de escape del gas | Refrigerador de Cryo | RS058/RS058I |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño del pixel | los 30μm |
NETD | 10mK (F1.5) | Gama espectral | los 3.2±0.1~3.5±0.1μm |
Alta luz | Módulo térmico de imagen óptica de gas,320x256 Imagen óptica de gas,Módulo de imagen térmica de gas MWIR |
320x256 los 30μM MWIR refrescó el módulo térmico de la proyección de imagen óptica del gas para visualizar los escapes de gas

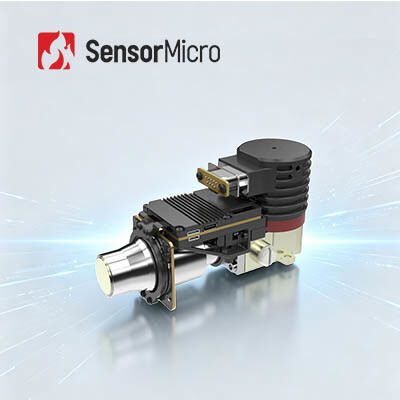

El módulo AD refrigerado EYAS330G está desarrollado sobre la base del detector infrarrojo refrigerado C330M-G y está equipado con un circuito de procesamiento de señal de alto rendimiento.Es un acelerador para los clientes que tienen dificultades para iniciar una integración rápida del sistema óptico de imágenes de gases.Al utilizar la tecnología infrarroja, las fugas invisibles de compuestos orgánicos volátiles (COV) se pueden detectar de manera rápida y efectiva para garantizar la seguridad en la producción, el transporte y el procesamiento de las empresas petroquímicas.
Acortar el ciclo de desarrollo
• Adopte circuitos de procesamiento de señales de alto rendimiento para realizar la conversión de señales analógicas a señales digitales
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
Integración fácil y rápida
• Interfaz Cameralink con salida de datos RAW de 16 bits, control de puerto serie
• Estructura integrada que tiene una dimensión consistente con el detector
Modelo | EYAS330G | EYAS330G2 |
Actuación | ||
Resolución | 320×256 | |
Tamaño de píxel | 30 μm | |
refrigerador criogénico | RS058 | RS058I |
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm | |
Tiempo de enfriamiento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabajo | ||
Cuadros por segundo | 1~200Hz (ajustable) | |
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | |
especificaciones electricas | ||
Interfaz externa estándar | QSH 60 pines | |
Video digital | Salida Cameralink: datos sin procesar de 16 bits | |
sincronización externa | CC1: Sincronización externa de cuadro INT CC2: sincronización externa MC |
|
Comunicación | Puerto serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fuente de alimentación | Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 24V |
Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 12V |
Consumo de energía estable | 7W | |
Tamaño (mm) | 142×58.5×71 | |
Peso | ≤680g | |
Temperatura de trabajo | -40°C~+60°C |
El módulo AD refrigerado EYAS330G se utiliza para visualizar los COV invisibles (compuestos orgánicos volátiles) y detectar fugas de gas como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, benceno, tolueno, xileno, etilbenceno, etc.
1.¿Qué es el detector de infrarrojos/sensor de imágenes térmicas?
Las ondas infrarrojas no se pueden ver con el ojo humano.El detector de infrarrojos/sensor de imagen térmica es un dispositivo óptico-eléctrico que reacciona a la radiación infrarroja y la energía térmica y la convierte en una señal eléctrica y luego emite imágenes térmicas visibles.
2.¿Qué es WLP?
WLP se refiere al paquete de nivel de oblea.Es el proceso de completar el envasado al alto vacío directamente en toda la oblea MEMS, luego trazar y cortar para hacer un solo sensor infrarrojo.Junto con el paquete metálico y el paquete cerámico, son los 3 formatos principales de paquete de detectores de infrarrojos no refrigerados.
3. ¿Cuál es la ventaja de WLP?
Los detectores IR WLP están especialmente diseñados para cumplir con los requisitos de miniaturización y bajo costo en la aplicación de la tecnología infrarroja al mercado de la electrónica de consumo.Global Sensor Technology, con capacidad de fabricación en volumen, ahora ofrece una variedad de soluciones de módulos infrarrojos WLP para impulsar más aplicaciones nuevas de mercados emergentes.
4.¿Qué es la imagen térmica infrarroja?
La termografía infrarroja es un método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre los objetos, con el fin de formular imágenes de ellos u obtener información sobre la temperatura de los objetos, incluso en entornos de baja visibilidad.
5.¿Cómo funciona la imagen térmica infrarroja?
El sistema de imágenes térmicas infrarrojas es una tecnología de detección e identificación pasiva sin contacto de infrarrojos.Enfoca la radiación infrarroja de la escena en el detector infrarrojo de matriz de plano focal a través del sistema óptico infrarrojo que puede atravesar la radiación infrarroja.El detector térmico convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente y luego, a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que se puede observar a simple vista.
6. ¿Cuáles son los principales factores para medir la calidad de Cryocooler?
La batería de larga duración y el funcionamiento fiable son los factores principales para medir la calidad de un enfriador criogénico.El enfriador criogénico GSTiR tiene un amplio rango de temperatura de funcionamiento y una excelente confiabilidad.Su MTTF (Mean Time to Failures) ha alcanzado las 10 000 horas, lo que cumple con los requisitos de operación de arranque las 24 horas, los 7 días de la semana.
