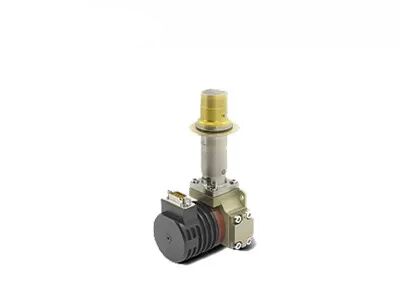

Detector infrarrojo refrigerado criogénicamente MWIR el 15 μM 640x512 para carga útil multisensor
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | C615M MWIR |
| Cantidad de orden mínima | 1 pieza |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512/12μm | NETO | ≤17 mK (F2); ≤18 mK (F4) |
|---|---|---|---|
| Rango espectral8~14μm | 3,7~4,8 μm de peso molecular | Temperatura de funcionamiento | -45℃~+71℃ |
| Resaltar | Detector de infrarrojos refrigerado criogénicamente MWIR,640x512 Detector de infrarrojos refrigerado MWIR,Detectores de infrarrojos refrigerados 640x512 |
||
Descripción de producto
Detector infrarrojo MWIR refrigerado de 15 μM 640x512 para sistema de monitoreo remoto
Descripción del producto
Siendo uno de los detectores infrarrojos enfriados HgCdTe/MCT desarrollados por SensorMicro.Detector de infrarrojos de onda media basado en la tecnología MCT que podría presentar imágenes clarasEquipado con interfaces estándar de la industria y criocolores RS058/RS046/LS734, el C615M está diseñado para satisfacer diversos requisitos de los clientes de peso ligero, bajo consumo de energía,larga vida útil y alta fiabilidadEs con la especificación más popular de 640x512/15μm para casi todas las aplicaciones posibles como sistemas de vigilancia de largo alcance, cámaras térmicas portátiles, cámaras de detección de fugas de gas, etc.
El C615M RS058 es intercambiable con la mayoría de los productos similares a Scorpio cuando está configurado con el refrigerador de refrigeración integrado RS058. and the mechanical/electrical interface are almost the same so that the camera integrators only need to take out their old defective counterpart and connect our interchangeable C615M RS058 easily for further internal configuration.
Se puede utilizar ampliamente en muchas aplicaciones de gama alta, como el sistema de reconocimiento de mano, sistema de monitoreo remoto, sistema de búsqueda y seguimiento, sistema de visión de vuelo mejorado,Carga útil electro-óptica, etc..
Principales características
Imágenes nítidas y claras
• Buena uniformidad, velocidad efectiva de los píxeles> 99,5%
• Alta sensibilidad térmica
Suministro continuo garantizado
• Interfaz estándar intercambiable
• Producción en masa, buena consistencia
Diseñado para aplicaciones específicas
• La longitud de onda se puede personalizar
• El número F puede ser personalizado
• Se puede personalizar la superficie de montaje
• Disponible un criocolor múltiple
Especificaciones del producto
| Modelo | C615M MW |
| El material | TCM |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Modo de trabajo | Imagen instantánea, modo de integración ITR/IWR; modo Windows; modo antifloración |
| Capacidad de carga | 9.1Me-/6.5Me- ((ITR) 7.8Me-/5.2Me- ((IWR) |
| Rango dinámico | ≥ 75 dB |
| Número de salidas | 4; hasta 10Mpixel/s por salida |
| DNI de las empresas | F2: ≤ 17 mK F4: ≤ 18 mK |
| Tasa efectiva de píxeles | ≥ 99,5% |
| No uniformidad de la respuesta | ≤ 8% |
| Tipo de criocolorador | Se aplicará el método de cálculo de las emisiones. |
| Consumo de energía constante | Se aplicarán las siguientes medidas: Se aplicarán las siguientes medidas: |
| Consumo máximo de energía | Se aplicarán las siguientes medidas: Se aplicarán las siguientes medidas: |
| Fuente de alimentación | RS058: 24 V de corriente continua RS046: 32 V de corriente continua |
| Tiempo de enfriamiento | Se aplicarán las siguientes medidas: Se aplicarán las siguientes medidas: |
| Peso | ≤ 600 g @ RS058 ≤ 350 g @ RS046 |
| Dimensión (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Temperatura de trabajo | -45 °C ~ +71 °C |
Aplicaciones industriales
El detector de infrarrojos enfriado criogénicamente MWIR C615M se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de productos
Tecnologías de detección de infrarrojos internas
Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm
Capacidad de producción y ventajas
6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
30Instalación de fabricación de semiconductores de 1000 m2
20,000 m2 de superficie de las salas limpias
Sobre el sensor Micro
SensorMicro es el fabricante líder mundial de detectores infrarrojos y proveedor de servicios.Está dispuesto a proporcionar a los clientes de todo el mundo detectores de imágenes térmicas sin enfriar y enfriados de alto rendimiento y compartir su experiencia profesional en aplicaciones.
Preguntas frecuentes
1. Ventajas de las imágenes ópticas de gas
Ahorro de tiempo y eficiencia: soporte de detección a gran escala en tiempo real, localización rápida de fugas, sin necesidad de interrumpir la producción.
Detección a larga distancia: lejos de zonas peligrosas y complejas, ensayo no destructivo sin contacto, sin fuente de radiación adicional
Fácil de analizar: imágenes intuitivas, almacenamiento instantáneo, análisis conveniente
Inspección multifunción: se pueden detectar una variedad de gases, con una excelente función de medición remota de la temperatura
2.Principio de funcionamiento de las imágenes ópticas en gas
La imagen óptica de gases es un tipo de tecnología infrarroja que podría ver gases industriales invisibles.
Después de absorber la radiación infrarroja a longitudes de onda específicas, la diferencia de radiación infrarroja causará entre el gas y el fondo.
El detector infrarrojo de detección de fugas de gas con filtro de banda estrecha incorporado solo recibe la banda infrarroja cerca del pico de absorción infrarroja del gas,y puede convertir el gas en imágenes infrarrojas visibles a través de la diferencia de radiación entre el gas y el fondo.
