Módulo de cámara termal refrescado MWIR 320x256 los 30μM para la detección de fugas de gas metano
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xFunción | Detección de fugas de gas | Refrigerador criogénico | RS058/RS058I |
---|---|---|---|
Resolución del detector | 320x256 | Tamaño de píxel | 30 μm |
NETO | 10mK (F1.5) | Rango espectral | 3,2±0,1~3,5±0,1 μm |
Alta luz | Módulo de cámara térmica refrigerada 320x256,Módulo de cámara térmica refrigerada 30uM,Módulo de cámara de imágenes de gas MWIR |

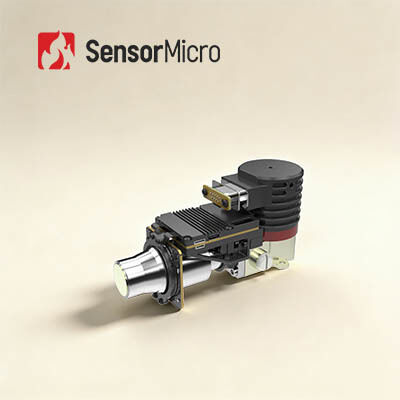

Módulo de cámara termal refrescado MWIR 320x256 los 30μM para la detección de fugas de gas metano
El módulo AD refrigerado EYAS330G está desarrollado sobre la base del detector infrarrojo refrigerado C330M-G y está equipado con un circuito de procesamiento de señal de alto rendimiento.Es un acelerador para los clientes que tienen dificultades para iniciar una integración rápida del sistema óptico de imágenes de gases.Al utilizar la tecnología infrarroja, las fugas invisibles de compuestos orgánicos volátiles (COV) se pueden detectar de manera rápida y efectiva para garantizar la seguridad en la producción, el transporte y el procesamiento de las empresas petroquímicas.
Acortar el ciclo de desarrollo
• Adopte circuitos de procesamiento de señales de alto rendimiento para realizar la conversión de señales analógicas a señales digitales
• Admite fuente de alimentación de 12 V para certificación a prueba de explosiones
Integración fácil y rápida
• Interfaz Cameralink con salida de datos RAW de 16 bits, control de puerto serie
• Estructura integrada que tiene una dimensión consistente con el detector
Modelo | EYAS330G | EYAS330G2 |
Actuación | ||
Resolución | 320×256 | |
Tamaño de píxel | 30 μm | |
refrigerador criogénico | RS058 | RS058I |
Rango espectral | 3,2 μm±0,1 μm~3,5 μm±0,1 μm | |
Tiempo de enfriamiento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabajo | ||
Cuadros por segundo | 1~200Hz (ajustable) | |
Modo de trabajo | Instantánea;modo de integración ITR;Modo ventana;Anti-floración | |
especificaciones electricas | ||
Interfaz externa estándar | QSH 60 pines | |
Video digital | Salida Cameralink: datos sin procesar de 16 bits | |
sincronización externa | CC1: Sincronización externa de cuadro INT CC2: sincronización externa MC |
|
Comunicación | Puerto serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fuente de alimentación | Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 24V |
Panel de imágenes del canal 1: 5V Refrigerador criogénico del canal 1: 12V |
Consumo de energía estable | 7W | |
Tamaño (mm) | 142×58.5×71 | |
Peso | ≤680g | |
Temperatura de trabajo | -40°C~+60°C |
El módulo AD refrigerado EYAS330G se utiliza para visualizar los COV invisibles (compuestos orgánicos volátiles) y detectar fugas de gas como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, benceno, tolueno, xileno, etilbenceno, etc.
1. Aplicación del detector de infrarrojos refrigerado de doble color LWIR, MWIR/LWIR
En la tecnología de imágenes térmicas infrarrojas, los detectores térmicos de onda larga tienen una fuerte penetración a través de atmósferas polvorientas, no se ven afectados por los efectos del destello del sol y los reflejos de la luz.Se puede obtener una calidad de imagen excepcional en diversos entornos complejos, como la conducción de vehículos en una atmósfera polvorienta, un barco que navega en el agua con luz reflectante y un avión que vuela a través de las nubes.
El detector de infrarrojos refrigerado de dos colores combina las ventajas de la detección de onda media y onda larga en un conjunto de detector de infrarrojos refrigerado, que puede realizar simultáneamente imágenes de alto rendimiento en las bandas de onda duales, lo que reduce en gran medida la tasa de falsas alarmas.Se puede utilizar para la detección de fondos complejos y el seguimiento de objetivos en movimiento a alta velocidad.
