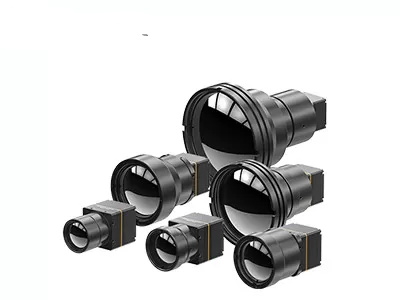

El módulo 640x512 de la toma de imágenes térmica de la voz de LWIR integró en la cámara infrarroja

 Módulo de imagen térmica LWIR VOx 640x512 integrado en cámara infrarroja

El módulo térmico TWIN612 es un producto de reciente aparición desarrollado por SensorMicro. Integra un detector infrarrojo no refrigerado de 640×512/12µm con encapsulado cerámico. Con un NETD típico＜40mk, el módulo térmico TWIN612 podría presentar una imagen más clara, nítida y detallada.

Con un rango de medición de temperatura de -20℃~150℃/0~550℃, una precisión de ±2℃ o ±2% y una frecuencia de cuadro de hasta 30 Hz, el módulo térmico garantiza una imagen térmica fluida y una medición precisa de la temperatura.

El módulo térmico TWIN612 tiene las ventajas de un diseño compacto, una estructura ligera y un consumo de energía tan bajo como 0,8w. Con algoritmos de imagen mejorados y función de medición de temperatura, el módulo térmico TWIN612 presenta imágenes más estables y una temperatura precisa.

El proceso de encapsulado cerámico es similar al encapsulado metálico, que es una tecnología madura de encapsulado de detectores infrarrojos. En comparación con el encapsulado metálico, el volumen y el peso del detector encapsulado se reducirán en gran medida. Por lo tanto, el módulo térmico TWIN612 podría aplicarse a industrias que tienen requisitos estrictos en cuanto a tamaño, peso y consumo de energía.

- Mini tamaño: 25,4 mm×25,4 mm×35 mm
- Peso ligero: 25 g
- NETD típico<40mk
- Imagen térmica nítida y clara
- Consumo de energía típico tan bajo como 0,8 W


El módulo de imagen térmica TWIN612/R se aplica al campo de la termografía, la monitorización de seguridad, las cargas útiles de los vehículos aéreos no tripulados (UAV), los robots, el hardware inteligente, el ADAS, la extinción de incendios y el rescate


1. ¿Qué es la radiación infrarroja?
Cuando se habla de imagen térmica infrarroja, lo primero que hay que pensar es en la radiación infrarroja (IR). La longitud de onda de la energía de la radiación infrarroja comienza en unos 700 nm y se extiende hasta aproximadamente 1 mm. Todos los objetos emiten una cierta cantidad de calor en forma de radiación infrarroja, que es invisible para nosotros, porque en todo el espectro electromagnético, el ojo desnudo sólo puede ver la "luz visible".

2. ¿Cómo funciona la cámara termográfica infrarroja?
El componente principal del equipo infrarrojo es el detector térmico infrarrojo, que puede detectar de forma sensible la mínima diferencia de temperatura de los objetos circundantes. Luego, recoge esta información de radiación del objeto y emite la información de temperatura para la formación de imágenes, que se basa en la información de la diferencia de temperatura. Cuanto más caliente es el objeto, más radiación infrarroja produce. Si la intensidad es demasiado alta, se puede sentir como calor.
