Módulo rápido 384x288 el 17μM For Health Care de la cámara de la toma de imágenes térmica de la integración
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 384x288 | Consumo de energía | 0.85W |
---|---|---|---|
Rango espectral | 8~14μm | Echada del pixel | 17 μm |
NETD típico | <50mK | Cuadros por segundo | 25Hz |
Alta luz | Módulo termal 17uM de la cámara,módulo termal de la cámara 384x288,módulo de la cámara de la toma de imágenes térmica 0.85W |

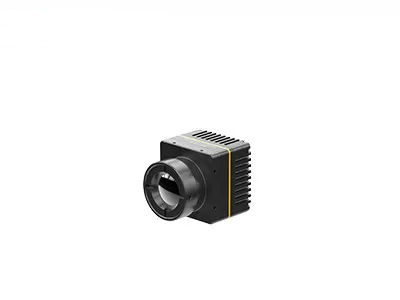

integración rápida del módulo de los 384x288/17μM Thermal Imaging Camera para la atención sanitaria
el módulo termal de iHA417W se desarrolla especialmente para el diagnóstico médico. Se integra con el detector infrarrojo de empaquetado llano uno mismo-desarrollado de la oblea los 384×288/17μm, la lente de 9.1m m, el interfaz estándar 30pin (tipo-c opcional tablero de extensión) y SDK dedicado para la medida médica de la temperatura.
Hay dos modos de distancia de la medida de la temperatura: 5 metros y 0,5 metros, que se pueden utilizar en diversos escenarios. El módulo termal del diagnóstico médico iHA417 tiene una mejor consistencia de la medida de la temperatura y una exactitud superior de la medida de la temperatura de ±0.5°C. Ninguna necesidad del cuerpo negro incorporado asegura un diseño compacto y una medida más fácil de la temperatura.
El módulo termal de la cámara de iHA417W se puede integrar rápidamente en los diversos dispositivos de toma de imágenes térmica médicos, y se espera que sea ampliamente utilizado en los campos de la investigación de la enfermedad, de la fisioterapia tradicional de la medicina china, del chequeo de salud, de la rehabilitación etc. actualmente y en el futuro.
- Tamaño pequeño: 25.4mm×25.4mm×30.3m m (con la lente)
- NETD típico<50mk>
- detecte la distancia: los 0.5m/5m
- Peso ligero tan bajo como 32.2g
- Exactitud superior de la medida de la temperatura: ±0.5℃
Modelo | iHA417W |
Funcionamiento del detector del IR | |
Resolución | 384×288 |
Tamaño del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD típico | <50mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz |
Tiempo de lanzamiento | 5s |
Vídeo de Digitaces | RAW/YUV |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Algoritmo de la imagen | NUC/3DNR/DNS/DRC/EE/SFFC |
Especificación eléctrica | |
Interfaz externo estándar | Tipo-c |
Modo de la comunicación | USB |
Voltaje de fuente | 5±0.5V |
Consumo de energía típico | 0.85W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C ~ +50°C |
Gama de la medida de la temperatura | 15℃ ~ 50℃ |
Exactitud de la medida de la temperatura | ≤±0.5℃ (ningún viento interior, gama de temperaturas 32℃~42℃ de la blanco) |
Distancia de medición | Dos modos: los 0.5m o los 5m |
SDK | La ayuda Windows/Android/Linux SDK, alcanza la termografía de plena pantalla |
Características físicas | |
Tamaño (milímetros) | ≤25.4×25.4×30.3 (con la lente de 9.1m m) |
Peso | 32.2±3g (con la lente de 9.1m m) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1m m |
Certificado | |
Estándar | ROHS/REACH |
Se espera que el módulo termal iHA417 sea ampliamente utilizado en los campos de la investigación de la enfermedad, de la fisioterapia tradicional de la medicina china, del chequeo de salud, de la rehabilitación etc. actualmente y en el futuro.
1. ¿Cuál es radiación infrarroja?
Al hablar de la toma de imágenes térmica infrarroja, la primera cosa para pensar alrededor es la radiación infrarroja (IR). La longitud de onda de la energía de la radiación infrarroja comienza aproximadamente 700nm y extiende cerca de 1m m. Todos los objetos emiten una determinada cantidad de calor bajo la forma de radiación infrarroja, que es invisible a nosotros, porque en el espectro electromágnetico entero, el ojo desnudo puede ver solamente la “luz visible”.
2. ¿Cómo hace el toner termal infrarrojo trabajo?
El componente de la base del equipo infrarrojo es el detector termal infrarrojo, que puede detectar sensible la diferencia minúscula de la temperatura de los objetos circundantes. Entonces, recoge esta información de la radiación del objeto y hace salir la información de la temperatura para la proyección de imagen, que se basa en la información de la diferencia de la temperatura. Cuanto más caliente es el objeto, más infrarroja la radiación que produce. Si la intensidad es demasiado alta, usted puede sentirla como calor.
