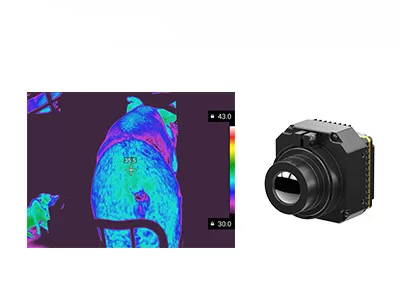

Módulo de cámara térmica infrarroja de alta sensibilidad 1280×1024 8μm con NETD ≤30mK para imágenes térmicas radiométricas precisas

Lugar de origen China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL1208R
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Rango de temperatura -20 ℃ ~ + 550 ℃ (Personalizable) Precisión de temperatura ±2℃ o el ±2%
Resolución 1280×1024/8μm NETO ≤30mK
Rango espectral 8~14μm de largo Consumo de energía típico 1W
Resaltar

Base del módulo de la cámara de NETD 30mk

,

Base termal infrarroja del módulo de la cámara

,

módulo continuo de la cámara del enfoque 8X

Deja un mensaje
Descripción de producto
Descripción general del producto

El iTL1208R es el primer núcleo de cámara infrarroja en miniatura de 8 megapíxeles del mundo, construido alrededor de un detector infrarrojo ApexCore de 1280*1024 / 8μm. Combina imágenes térmicas de megapíxeles y medición precisa de temperatura dentro de un perfil SWaP excepcionalmente compacto. Con unas dimensiones de solo 22,6 * 22,6 * 34,5 mm y un peso de tan solo 34,5 g (incluida una lente de 12 mm), ofrece una precisión de medición de temperatura de hasta ±2°C o ±2%.

El módulo es muy adecuado para aplicaciones de inspección en exteriores y medición de temperatura industrial donde se requieren tanto imágenes térmicas de alta resolución como mediciones de temperatura precisas. Proporciona una solución integrada de imágenes térmicas y medición de temperatura para dispositivos inteligentes ligeros.

Características principales
Avance de megapíxeles de 8μm
  • El primer núcleo de cámara térmica de megapíxeles de 8 μm del mundo.
  • Alimentado por el detector infrarrojo super ApexCore de 1280*1024 / 8 μm, que equilibra alta resolución con integración ultracompacta.
A la vanguardia del rendimiento SWaP
  • Mide solo 22,6 * 22,6 * 34,5 mm, pesa 34,5 g (con una lente de 12 mm) y consume solo 1 W.
  • Rompe la barrera del tamaño para las imágenes térmicas de megapíxeles.
Óptica sin germanio, integración rápida
  • Óptica de calcogenuro sin germanio con múltiples opciones de lentes para diversos requisitos de aplicación.
  • Interfaz de salida de imagen MIPI CSI con salida de datos RAW y YUV para una integración simplificada del sistema.
Especificaciones del producto
Modelo iTL1208R
Indicadores del detector IR
Material sensible VOx
Resolución 1280*1024
Tamaño de píxel 8μm
Respuesta espectral 8μm ~ 14μm
NETD típico ≤30mK
Procesamiento de imagen
Velocidad de fotogramas digital 25/30Hz
Tiempo de arranque ≤6s
Vídeo digital RAW / YUV / TMP
Algoritmo de imagen NUC / 3DNR / DNS / DRC / EE
Visualización de imagen 10 tipos (Blanco caliente / Lava / Rojo hierro / Hierro caliente / Médico / Ártico / Arcoíris 1 / Arcoíris 2 / Tinte / Negro caliente)
Software para PC
Software ICC Control del módulo y visualización de vídeo
Eléctrico
Interfaz externa estándar Interfaz de conector de 34 pines: BP04SD-34-0065-R0
Interfaz de comunicación TTL-232 / I2C
Interfaz de vídeo digital MIPI-CSI
Voltaje de suministro 4.5–5.5V
Consumo de energía típico 1W
Medición de temperatura
Temperatura de funcionamiento -10℃ ~ +50℃
Rango de medición de temperatura -20℃ ~ 150℃, 100℃ ~ 550℃; se admite personalización y expansión
Precisión de medición de temperatura Mayor de ±2℃ o ±2% @23℃ ±3℃
Medición de temperatura parcial Soporta la salida de los valores máximo, mínimo y promedio de las áreas de medición de temperatura
Mecánico
Tamaño (incluida la lente) Con lente de 5 mm: 22,6 mm * 22,6 mm * 50 mm (diámetro exterior de la lente Φ37 mm)
Con lente de 10 mm: 22,6 mm * 22,6 mm * 45,3 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 12 mm: 22,6 mm * 22,6 mm * 34,5 mm (diámetro exterior de la lente Φ26,6 mm)
Con lente de 17 mm: 22,6 mm * 22,6 mm * 35,4 mm (diámetro exterior de la lente Φ27 mm)
Con lente de 25 mm: 22,6 mm * 22,6 mm * 44,2 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 35 mm: 22,6 mm * 22,6 mm * 50,9 mm (diámetro exterior de la lente Φ43,2 mm)
Peso (incluida la lente) 85,5 ± 4,5 g (lente de 5 mm)
70,5 ± 3,6 g (lente de 10 mm)
35,7 ± 2 g (lente de 12 mm)
40,7 ± 2,1 g (lente de 17 mm)
71,0 ± 3,6 g (lente de 25 mm)
110 ± 5,5 g (lente de 35 mm)
Adaptabilidad ambiental
Temperatura de funcionamiento -40℃ ~ +70℃
Temperatura de almacenamiento -45℃ ~ +85℃
Humedad 5% ~ 95%, sin condensación
Vibración 5,35 grms, vibración aleatoria, 3 ejes
Impacto Onda semisinusoidal, 40 g/11 ms, dirección del impacto, 3 ejes, 6 direcciones
Certificación ROHS2.0 / REACH
Lente óptica Enfoque fijo atérmico: 5 / 10 / 12 / 17 / 25 / 35 mm
Aplicaciones industriales

El módulo de imágenes térmicas iTL1208R se utiliza ampliamente en la lucha contra incendios forestales, el mantenimiento de energía, la inspección fotovoltaica, la monitorización de seguridad, dispositivos portátiles, dispositivos portátiles y otros entornos industriales exigentes.

Sobre nosotros

Nuestra visión: Superar los límites de la detección y transformar la forma en que las personas se conectan con el mundo que les rodea.

Nuestra misión: Aprovechar el poder de la tecnología de detección infrarroja para transformar industrias en todo el mundo, permitiendo decisiones más inteligentes, entornos más seguros y un futuro más conectado.

Nuestro valor: Crear tecnología infrarroja avanzada que haga del mundo un lugar mejor.

Preguntas frecuentes
1. ¿Qué es la termografía infrarroja?

La termografía es una tecnología nueva y eficaz de método de diagnóstico no invasivo basada en la detección de la temperatura de la superficie del objeto. La radiación infrarroja (IR) emitida por un objeto se registra y se visualiza en forma de un mapa de distribución de temperatura.

2. ¿Para qué se puede utilizar la termografía infrarroja?

La imagen térmica infrarroja se puede utilizar para realizar inspecciones del hogar, determinar defectos estructurales, fallas eléctricas, fallas mecánicas, cambios fisiológicos en personas y animales, y mucho más.

3. ¿Cuáles son las ventajas de la termografía infrarroja?

Para pruebas no destructivas, es simple de probar y rápida de responder sin daños, lo que resulta en ahorro de costos, aumento de la eficiencia del trabajo y reducción de mano de obra y depreciación de equipos. Para la termografía médica, es muy eficiente para encontrar problemas ocultos en el cuerpo humano — 100% segura, sin radiación ni dolor — lo que la convierte en una herramienta ideal para el cribado de salud temprano.
