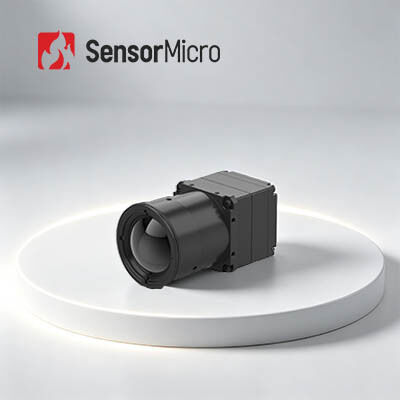

Núcleo de módulo de cámara infrarroja de 1280x1024/12μm para termografía industrial

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA1212R
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Rango de temperatura -20 ℃ ~ + 550 ℃ (Personalizable) Precisión de temperatura ±2℃ o el ±2%
Resolución 1280x1024/12μm NETO ≤40mK/F1.0/25℃
Rango espectral 8~14μm de largo Velocidad de fotogramas digitales 30Hz
Resaltar

Base 640x512 del módulo de la cámara

,

Base del módulo de la cámara de la termografía

,

módulo termal infrarrojo de la cámara 17um
Deja un mensaje
Descripción de producto
Módulo de cámara infrarroja de 1280x1024 12 µm para termografía industrial
Descripción del producto

El núcleo de cámara infrarroja COIN1212R presenta un detector infrarrojo no refrigerado de 1280*1024/12 µm de megapíxeles, integrado con circuitos avanzados de procesamiento de señales y algoritmos de medición de temperatura. Admite protocolos de comunicación serial ampliamente adoptados y ofrece una variedad de interfaces de salida de video junto con una gama completa de opciones de lentes ópticas.

Capaz de detectar rápidamente diferencias de temperatura y entregar imágenes térmicas claras y datos de temperatura precisos, agiliza significativamente el desarrollo secundario de sistemas de medición de temperatura.

Características principales
Imágenes de alta definición, detección precisa
  • La detección de alta definición de megapíxeles permite la medición de temperatura infrarroja en vistas más amplias y áreas más grandes
  • Al monitorear variaciones de temperatura diminutas, se revelan claramente más detalles térmicos del objetivo
Completo y eficiente
  • Desarrollado con un detector infrarrojo no refrigerado de gran formato de primer nivel
  • Integrado con múltiples algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen
  • Precisión de medición de temperatura de hasta ±3°C o ±3%, compatible con rangos de -20°C a 150°C y de 0 a 550°C, con extensiones personalizables
Múltiples configuraciones, integración rápida
  • Admite varios modos de salida de imagen, incluidos DVP y BT.1120
  • Salida de datos de imagen RAW/YUV con control de puerto serial
Especificaciones del producto
Modelo COIN1212R
Indicadores del detector IR Material sensible: VOx
Resolución: 1280*1024
Tamaño de píxel: 12 µm
Respuesta espectral: 8 µm ~ 14 µm
NETD típico: ≤40mK/F1.0/25°C
Procesamiento de imagen Frecuencia de fotogramas digital: 30Hz
Tiempo de inicio: 6s
Video analógico: /
Video digital: RAW/YUV422/TMP
Algoritmo de imagen: Corrección de no uniformidad (NUC), Reducción de ruido 3D (3DNR), Supresión de ruido 2D (DNS), Compresión de rango dinámico (DRC), Mejora de bordes (EE)
Visualización de imagen: 10 tipos (Blanco caliente/Lava/Rojo hierro/Hierro caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro caliente)
Software para PC Software ICC: Control de módulo y visualización de video
Eléctrico Interfaz externa estándar: 50 pines: DF40C-50DP-0.4V(51), (HRS, macho)
Placa de extensión: USB3.0
Interfaz de comunicación: TTL-232
Interfaz de video digital: DVP16/BT.1120/MIPI
Voltaje de suministro: 4.5~5.5V
Consumo de energía típico: 1.0W
Medición de temperatura Temperatura de operación: -10°C~+50°C
Rango de medición de temperatura: -20°C~150°C, 0°C~550°C; Admite personalización y expansión
Precisión de medición de temperatura: Mayor de ±2°C / ±2%
Medición de temperatura parcial: Admite la salida del valor máximo, mínimo y promedio de las áreas de medición de temperatura
SDK: Android/Windows/Linux; Logra análisis de flujo de video y conversión de gris a temperatura
Mecánico Tamaño del núcleo desnudo (mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Peso del núcleo desnudo (g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Adaptabilidad ambiental Temperatura de operación: -40°C~+70°C
Temperatura de almacenamiento: -45°C~+85°C
Humedad: 5%~95%, sin condensación
Vibración: 5.35grms, Vibración aleatoria, 3 ejes
Impacto: Onda semisinusoidal, 40g/11ms, Dirección de impacto 3 ejes, 6 direcciones
Certificación: ROHS2.0/REACH
Lente óptica Lente óptica: Enfoque fijo atérmico: 14mm/19mm/24mm
Nivel de protección: IP67 (Lente frontal)
Aplicaciones industriales

El módulo de imagen térmica COIN1212R se utiliza ampliamente en inspección de energía eléctrica, visión artificial, seguridad y monitoreo de HVAC de edificios, exteriores, lucha contra incendios y rescate, aplicación de la ley y rescate, etc.

Beneficios del producto
Cartera de productos diversa

Una amplia gama de formatos de productos que incluyen detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.

Rica variedad de productos

Múltiples resoluciones de matriz, tamaños de píxel, bandas de onda y combinaciones de opciones de lentes brindan mayor flexibilidad para diversas aplicaciones.

Rendimiento excepcional

Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran fiabilidad: diseñado para funcionar en una amplia gama de desafíos ambientales.

Fácil integración

Múltiples opciones de interfaz facilitan la integración y permiten un desarrollo rápido en múltiples campos de aplicación.

Preguntas frecuentes
¿Qué es la isoterma infrarroja?
La línea que conecta los puntos con el mismo valor de temperatura en el gráfico de isoterma se llama isoterma. Las isotermas muestran diferentes estados, y la temperatura representada también es diferente, que se divide en las siguientes situaciones:
  • Si la isoterma es escasa, la diferencia de temperatura entre diferentes lugares es relativamente pequeña; si la isoterma es densa, significa que la temperatura en diferentes lugares es muy diferente.
  • Si la isoterma es recta, significa que hay pocos factores que afectan la distribución de la temperatura; si la isoterma es curva, significa que hay muchos factores que afectan la distribución de la temperatura.
  • La tendencia este-oeste significa que la temperatura varía con la latitud, y el factor de latitud es el factor principal; si la isoterma es paralela a la costa, lo que significa que la temperatura varía con la distancia al mar, y la distancia al mar es el factor principal.
