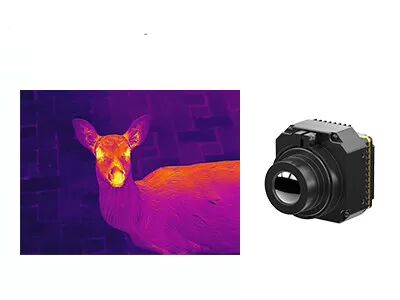

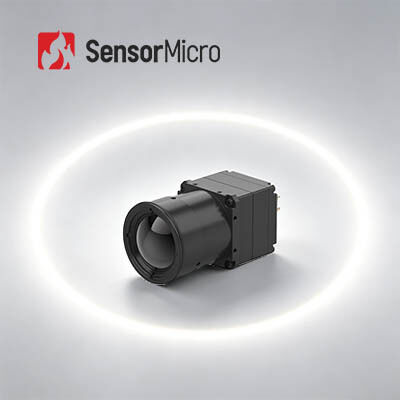

Módulo de cámara infrarroja LWIR de 1280×1024/12μm con rango espectral de 8~14μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA1212R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024/12μm | NETO | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Rango espectral | 8~14μm | Velocidad de fotogramas digitales | 30Hz |
| Voltaje de suministro | 4.5~5.5V | Consumo de energía típico | 1.0W |
| Resaltar | Módulo de alta resolución de la cámara de LWIR,módulo termal de la cámara 14um,Base de la cámara de la toma de imágenes térmica de la voz |
||
Descripción de producto
Módulo de Cámara Infrarroja 1280*1024/12µm, Rango Espectral 8~14µm
El COIN1212R es uno de los módulos de cámara infrarroja no refrigerados de la serie COIN-R desarrollados por SensorMicro. Utiliza un detector infrarrojo no refrigerado de megapíxeles de 1280*1024/12µm, un circuito de procesamiento de señal profesional y una plataforma avanzada de procesamiento de imágenes para transformar completamente la radiación infrarroja del objetivo en datos precisos de temperatura. El módulo admite mediciones de temperatura con rangos personalizables de -20°C a 550°C para aplicaciones industriales.
Con su gran matriz de resolución de 1280x1024, el módulo térmico no refrigerado COIN1212R ofrece detalles de imagen superiores y admite aplicaciones de campo de visión más amplias. El tamaño de píxel reducido de 12µm proporciona una resolución espacial mejorada y permite longitudes focales de lente óptica más cortas para lograr los mismos objetivos de misión de alcance.
Características Principales
Imágenes de Alta Definición, Detección Precisa
- La detección de alta definición de megapíxeles permite la medición de temperatura infrarroja en vistas y áreas más amplias
- Revelación clara de más detalles térmicos al monitorear variaciones de temperatura diminutas
Completo y Eficiente
- Desarrollado con un detector infrarrojo no refrigerado de gran formato de primer nivel
- Integrado con múltiples algoritmos avanzados de procesamiento de imágenes para una calidad de imagen mejorada
- Precisión de medición de temperatura de hasta ±3°C o ±3%, compatible con rangos de -20°C a 150°C y de 0 a 550°C con extensiones personalizables
Múltiples Configuraciones, Integración Rápida
- Admite varios modos de salida de imagen, incluidos DVP y BT.1120
- Salida de datos de imagen RAW/YUV con control de puerto serie
Especificaciones del Producto
| Modelo | COIN1212R |
|---|---|
| Indicadores del Detector IR | |
| Material Sensible | VOx |
| Resolución | 1280*1024 |
| Tamaño de Píxel | 12µm |
| Respuesta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤40mK/F1.0/25°C |
| Procesamiento de Imagen | |
| Velocidad de Fotogramas Digital | 30Hz |
| Tiempo de Arranque | 6s |
| Video Analógico | / |
| Video Digital | RAW/YUV422/TMP |
| Algoritmo de Imagen | Corrección de No Uniformidad (NUC) Reducción de Ruido 3D (3DNR) Supresión de Ruido 2D (DNS) Compresión de Rango Dinámico (DRC) Mejora de Bordes (EE) |
| Visualización de Imagen | 10 Tipos (Blanco Caliente/Lava/Rojo Hierro/Hierro Caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro Caliente) |
| Software para PC | |
| Software ICC | Control del Módulo y Visualización de Video |
| Eléctrico | |
| Interfaz Externa Estándar | 50 pines: DF40C-50DP-0.4V(51), (HRS, Macho) |
| Placa de Extensión | USB3.0 |
| Interfaz de Comunicación | TTL-232 |
| Interfaz de Video Digital | DVP16/BT.1120/MIPI |
| Voltaje de Suministro | 4.5~5.5V |
| Consumo de Energía Típico | 1.0W |
| Medición de Temperatura | |
| Temperatura de Operación | -10°C~+50°C |
| Rango de Medición de Temperatura | -20°C~150°C, 0°C~550°C; Soporta Personalización y Expansión |
| Precisión de Medición de Temperatura | Mayor de ±2°C / ±2% |
| Medición de Temperatura Parcial | Soporta la salida del valor máximo, mínimo y promedio de las áreas de medición de temperatura |
| SDK | Android/Windows/Linux; Logra Análisis de Flujo de Video y Conversión de Gris a Temperatura |
| Mecánico | |
| Tamaño del Núcleo Desnudo (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Peso del Núcleo Desnudo (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adaptabilidad Ambiental | |
| Temperatura de Operación | -40°C~+70°C |
| Temperatura de Almacenamiento | -45°C~+85°C |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5.35grms, Vibración Aleatoria, 3 ejes |
| Impacto | Onda Semisenoidal, 40g/11ms, Dirección de Impacto 3 Ejes, 6 Direcciones |
| Certificación | ROHS2.0/REACH |
| Lente Óptica | |
| Lente Óptica | Enfoque Fijo Atermal: 14mm/19mm/24mm |
| Nivel de Protección | IP67 (Lente Frontal) |
Aplicaciones Industriales
El módulo de imagen infrarroja COIN1212R se utiliza ampliamente en Electricidad de Potencia, Visión Artificial, Inspección de Edificios, Petroquímica Metalúrgica y diversas otras aplicaciones industriales.
Portafolio de Productos Diverso
- Rica Variedad de Productos: Múltiples resoluciones de matriz, tamaños de píxel, bandas de onda y combinaciones de opciones de lentes brindan mayor flexibilidad para diversas aplicaciones.
- Rendimiento Sobresaliente: Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran fiabilidad: diseñados para funcionar en una amplia gama de desafíos ambientales.
- Fácil Integración: Múltiples opciones de interfaz facilitan la integración y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas Frecuentes
1. ¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un método de uso de la radiación infrarroja y la energía térmica para recopilar información sobre objetos, con el fin de formular imágenes de ellos, u obtener información de temperatura de los objetos, incluso en entornos de baja visibilidad.
2. ¿Cómo funciona la imagen térmica infrarroja?
El sistema de imagen térmica infrarroja es una detección e identificación pasiva sin contacto de tecnología infrarroja. Enfoca la radiación infrarroja de la escena en el detector infrarrojo de plano focal a través del sistema óptico infrarrojo que puede pasar a través de la radiación infrarroja. El detector térmico convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente, y luego, a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada por el ojo humano.
