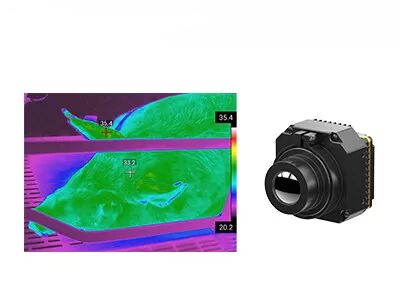

Módulo de cámara térmica VOx sin enfriar de alta sensibilidad con 1280x1024/12μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA1212R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024/12μm | NETO | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Rango espectral | 8~14μm | Velocidad de fotogramas digitales | 30Hz |
| Consumo de energía típico | 1.0W | Voltaje de suministro | 4.5~5.5V |
| Resaltar | Módulo termal de la cámara de la voz LWIR,Módulo termal 1280x1024 de la cámara de la voz,Módulo sin enfriar 12uM de la cámara |
||
Descripción de producto

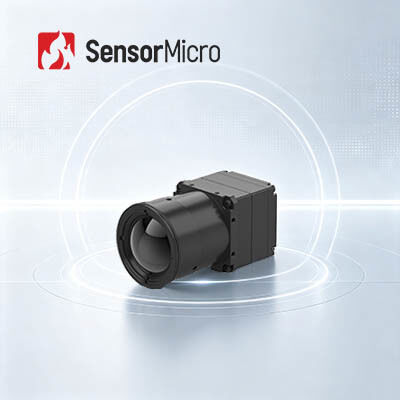

Modulo de cámara térmica VOx LWIR de alta sensibilidad sin enfriar 1280x1024/12μm
Resumen del producto
El núcleo de la cámara infrarroja COIN1212R cuenta con un detector infrarrojo sin enfriar de 1280*1024/12μm, integrado con circuitos avanzados de procesamiento de señales y algoritmos de medición de temperatura.Soporta protocolos de comunicación serie ampliamente adoptados y ofrece una variedad de interfaces de salida de video junto con una gama completa de opciones de lentes ópticas.
Capaz de detectar rápidamente las diferencias de temperatura y proporcionar imágenes térmicas claras y datos de temperatura precisos,simplifica significativamente el desarrollo secundario de los sistemas de medición de temperaturaEsto lo convierte en una solución de integración de imágenes térmicas todo en uno para aplicaciones en monitoreo inteligente, fabricación de alta gama, control de procesos, investigación científica,y otras aplicaciones de alta gama de imágenes térmicas.
Principales características
- Imágenes de alta definición, detección precisa:La detección de alta definición de megapixeles permite medir la temperatura infrarroja en vistas más amplias y áreas más grandes.Más detalles térmicos del objetivo son claramente revelados.
- Completos y eficientes:Desarrollado con un detector de infrarrojos sin enfriar de gran formato de primer nivel integrado con múltiples algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen.Precisión de medición de la temperatura hasta ±3°C o ±3%, soportando los rangos de -20°C a 150°C y 0 a 550°C, con extensiones personalizables.
- Configuraciones múltiples, integración rápida:Soporta varios modos de salida de imagen, incluidos DVP y BT.1120. Salida de datos de imagen RAW/YUV con control de puerto serie.
Especificaciones del producto
| Modelo | Las demás partidas del anexo II |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 1280*1024 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | La temperatura máxima de la muestra es de 40 mK/F1.0/25°C |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 30 Hz |
| Tiempo de arranque | 6s |
| Video analógico | / |
| Video digital | Se aplicará el método de ensayo de la norma de calidad. |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) Supresión del ruido 2D (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Hombre) |
| Junta de extensión | Es el USB3.0 |
| Interfaz de comunicación | TTL-232 (en inglés) |
| Interfaz de vídeo digital | DVP16/BT.1120/MIPI: el número de unidades de producción y el número de unidades de producción. |
| Válvula de alimentación | 4.5 ~ 5.5V |
| Consumo típico de energía | 1.0W |
| Medición de la temperatura | |
| Temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~150°C, 0°C~550°C; soporte de personalización y expansión |
| Precisión de la medición de la temperatura | Más de ±2 °C / ±2% |
| Medición parcial de la temperatura | Valor máximo, mínimo y medio de la salida de apoyo de las zonas de medición de temperatura |
| El SDK | Android/Windows/Linux; Análisis y conversión del flujo de vídeo de gris a temperatura |
| Mecánica | |
| Tamaño del núcleo desnudo ((mm) | 14 mm/19 mm/25 mm: 25,4 mm* 25,4 mm* 19,3 mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Peso del núcleo desnudo (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Meja onda senoidal, 40 g/11 ms, dirección del impacto 3 Ejes, 6 Dirección |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | |
| Lentes ópticas | Foro fijo térmico: 14 mm/19 mm/24 mm |
| Nivel de protección | IP67 ((Objetivo delantero) |
Aplicaciones industriales
El módulo de imagen infrarroja COIN1212R se utiliza ampliamente en electricidad eléctrica, visión artificial, inspección de edificios, metalurgia petroquímica, etc.
Nuestros principales detectores de infrarrojos
Tecnologías de detección de infrarrojos internas:
- Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
- Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
- Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm
Capacidad de producción y ventajas:
- 6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
- 30Instalación de fabricación de semiconductores de 1000 m2
- 20,000 m2 de superficie de las salas limpias
Preguntas frecuentes
1¿Qué es la termografía infrarroja?
La termografía es una tecnología nueva y efectiva de método de diagnóstico no invasivo basado en la detección de temperatura de la superficie del objeto.The infrared (IR) radiation emitted from an object is recorded and visualized in the form of a temperature distribution map La radiación infrarroja (IR) emitida desde un objeto se registra y se visualiza en la forma de un mapa de distribución de temperatura.
2¿Para qué se puede usar la termografía infrarroja?
La imagen térmica infrarroja se puede utilizar para realizar inspecciones en el hogar, determinar defectos estructurales, fallos eléctricos, fallos mecánicos, cambios fisiológicos en personas y animales y mucho más.
3¿Cuáles son las ventajas de la termografía infrarroja?
Para la prueba no destructiva, es simple de probar y rápida de respuesta sin daños, lo que resulta en ahorro de costos, aumento de la eficiencia del trabajo, reducción de la mano de obra y la depreciación del equipo.
Para la termografía médica, es muy eficiente para encontrar los problemas ocultos en el cuerpo humano, 100% seguro sin radiación y dolor, que es una herramienta ideal para la detección temprana de la salud.
