Módulo termal infrarrojo 120x90 los 8~14μm de la cámara del interfaz de DVP
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | TIMO120 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| rango espectral | los 8~14μm | NETO | ≤60mK |
|---|---|---|---|
| Resolución | 120x90 | Paso de píxeles | el 17μm |
| Rango de temperatura | -20℃~+120℃ (adaptable) | Tamaño | 8.5x8.5x9.16m m |
| Resaltar | Módulo termal de la cámara del interfaz de DVP,Módulo termal 120x90 de la cámara,base termal de la cámara 14um |
||
Descripción de producto

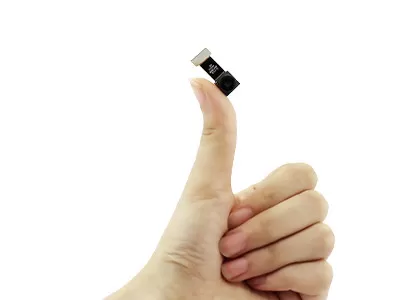

Núcleo de la cámara térmica TIMO120
Núcleo de cámara de imagen térmica VOx FPA en miniatura 120x90 / 17μm Integrado en cámaras infrarrojas
Descripción del producto
El módulo de infrarrojos en miniatura TIMO120 integra la óptica a nivel de oblea.Paquete de detección de nivel de oblea (WLP) de 120x90 / 17μm y circuito básico de procesamiento de imágenes para obtener rápidamente imágenes térmicas del área objetivo y la distribución del calor.
El núcleo de imágenes térmicas TIMO120 está orientado a aplicaciones de imágenes infrarrojas optimizadas de tamaño, peso, potencia y costo (SWaP-C).Su estructura súper miniatura y consumo de energía ultrabajo son convenientes para integrarse en varios dispositivos inteligentes, cámaras térmicas o terminales móviles con requisitos estrictos de coste, tamaño y peso.
Principales características
- Módulo infrarrojo WLP mínimo, dimensiones de 8,5 x 8,5 x 9,16 mm
- Interfaz DVP, compatible con varias plataformas integradas
- Modulo de cámara visible equivalente, integración directa
- Kit de desarrollo completo del SDK
- Diseño de bajo consumo para prolongar el tiempo de funcionamiento
- Bajo coste para muchos tipos de aplicaciones inteligentes
Especificaciones del producto
| Modelo | Se trata de un equipo de seguridad. |
| Rendimiento del detector IR | |
| Resolución | 120x90 |
| Pitch de los píxeles | 17 μm |
| Rango espectral | 8 ~ 14 μm |
| DNI de las empresas | ≤ 60 mK |
| Tipo de lente | Oficina de Trabajo |
| Modo de enfoque | Zoom fijo |
| Vehículo de vuelo | 90° y 50° |
| Profundidad de campo | 10 centímetros al Infinito |
| Tasa de fotogramas | 1 ~ 30Hz (customizable) |
| Medición de la temperatura | |
| Rango de temperatura | -20°C ~ +120°C (se puede personalizar) |
| Precisión de la temperatura | Personalizable (cumple con los requisitos de la termografía corporal o industrial) |
| Interfaz/control | |
| AVDD | 3.6V±0,05V |
| VK/VDET | 4.7 ± 0,05 V |
| El DVDD | 1Las partidas de los componentes de las máquinas de ensamblaje |
| Interfaz | Interfaz digital |
| Consumo de energía | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Características físicas | |
| Dimensión (mm) | 12 x 10 x 5,48 (HFOV = 90°); 8,5 x 8,5 x 9,16 (HFOV = 50°) (Las especificaciones prevalecerán) |
| Temperatura de funcionamiento | -20 °C ~ +60 °C |
| Temperatura de almacenamiento | -40 °C ~ +85 °C |
Aplicaciones industriales
El núcleo de la cámara térmica infrarroja TIMO120 se utiliza ampliamente en muchas áreas, como termografía, hardware inteligente, edificios inteligentes, hogares inteligentes, AIoT, etc.
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1Diferencia entre la imagen térmica y la imagen visual sobre la lente
La principal diferencia de la lente es que la lente de imagen térmica debe estar hecha de materiales especiales.Así que lentes especiales hechos de germanio especialEsto también hace que el precio de la lente de imagen térmica sea un poco más alto que el de la lente óptica, lo que también aumenta el precio de todo el dispositivo.
2Diferencia entre la imagen térmica y la imagen visual sobre el principio de imagen
En la naturaleza, el rango de longitud de onda de la luz visible es de 0,39 μm a 0,78 μm, y el rango de longitud de onda de la luz visible es de 0,39 μm a 0,78 μm.mientras que el rango de longitud de onda de la radiación térmica infrarroja es de 0.75 μm a 1000 μm. Siempre que la temperatura objetivo sea superior al cero absoluto -273 °C, habrá radiación infrarroja.
