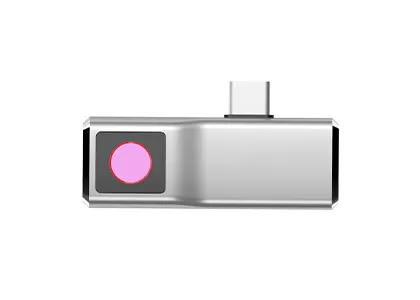

Módulo miniatura 120x90 el 17μM de la cámara de la toma de imágenes térmica de la voz FPA
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | TIMO120 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| rango espectral | los 8~14μm | NETO | ≤60mK |
|---|---|---|---|
| Resolución | 120x90 | Paso de píxeles | el 17μm |
| Rango de temperatura | -20℃~+120℃ (adaptable) | Tamaño | 8.5x8.5x9.16m m |
| Resaltar | Módulo miniatura de la cámara de la toma de imágenes térmica,Módulo de la cámara de la toma de imágenes térmica de FPA,Base termal 17uM de la cámara |
||
Descripción de producto
Núcleo de la cámara térmica TIMO120
Núcleo de cámara de imagen térmica VOx FPA en miniatura 120x90 / 17μm Integrado en cámaras infrarrojas
Descripción del producto
El módulo de infrarrojos en miniatura TIMO120 integra la óptica a nivel de oblea.Paquete de detección de nivel de oblea (WLP) de 120x90 / 17μm y circuito básico de procesamiento de imágenes para obtener rápidamente imágenes térmicas del área objetivo y la distribución del calor.
El núcleo de imágenes térmicas TIMO120 está orientado a aplicaciones de imágenes infrarrojas optimizadas de tamaño, peso, potencia y costo (SWaP-C).Su estructura súper miniatura y consumo de energía ultrabajo son convenientes para integrarse en varios dispositivos inteligentes, cámaras térmicas o terminales móviles con requisitos estrictos de coste, tamaño y peso.
Principales características
- Módulo infrarrojo WLP mínimo, dimensiones de 8,5 x 8,5 x 9,16 mm
- Interfaz DVP, compatible con varias plataformas integradas
- Modulo de cámara visible equivalente, integración directa
- Kit de desarrollo completo del SDK
- Diseño de bajo consumo para prolongar el tiempo de funcionamiento
- Bajo coste para muchos tipos de aplicaciones inteligentes
Especificaciones del producto
| Modelo | Se trata de un equipo de seguridad. |
| Rendimiento del detector IR | |
| Resolución | 120x90 |
| Pitch de los píxeles | 17 μm |
| Rango espectral | 8 ~ 14 μm |
| DNI de las empresas | ≤ 60 mK |
| Tipo de lente | Oficina de Trabajo |
| Modo de enfoque | Zoom fijo |
| Vehículo de vuelo | 90° y 50° |
| Profundidad de campo | 10 centímetros al Infinito |
| Tasa de fotogramas | 1 ~ 30Hz (customizable) |
| Medición de la temperatura | |
| Rango de temperatura | -20°C ~ +120°C (se puede personalizar) |
| Precisión de la temperatura | Personalizable (cumple con los requisitos de la termografía corporal o industrial) |
| Interfaz/control | |
| AVDD | 3.6V±0,05V |
| VK/VDET | 4.7 ± 0,05 V |
| El DVDD | 1Las partidas de los componentes de las máquinas de ensamblaje |
| Interfaz | Interfaz digital |
| Consumo de energía | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Características físicas | |
| Dimensión (mm) | 12 x 10 x 5,48 (HFOV = 90°); 8,5 x 8,5 x 9,16 (HFOV = 50°) (Las especificaciones prevalecerán) |
| Temperatura de funcionamiento | -20 °C ~ +60 °C |
| Temperatura de almacenamiento | -40 °C ~ +85 °C |
Aplicaciones industriales
El núcleo de la cámara térmica infrarroja TIMO120 se utiliza ampliamente en muchas áreas, como termografía, hardware inteligente, edificios inteligentes, hogares inteligentes, AIoT, etc.
Nuestro modo de servir
Preventa de las ventas
Análisis de las necesidades
Evaluación del escenario
Selección del producto
Soluciones personalizadas
Despliegue
Entrega rápida
Integración y pruebas del sistema
Formación técnica
Guía de aplicación
Servicios de postventa
Diagnóstico a distancia
Servicio de garantía
Actualizaciones del firmware
Mantenimiento técnico
Preguntas frecuentes
1Imagen térmica frente a imagen visual
La luz visible es una onda electromagnética que puede ser vista por los seres humanos.Este espectro electromagnético también se llama el espectro visible, y su rango de frecuencia es de 830-750THz ~ 395-360THz.
El infrarrojo es una onda electromagnética con una longitud de onda entre las microondas y la luz visible.Es una luz invisible con una longitud de onda más larga que la luz rojaLas frecuencias están aproximadamente en el rango de 430 THz a 300 GHz.
2Detector de imagen térmica y imagen visual
Para los detectores centrales del dispositivo de imagen, los dispositivos de luz visible utilizan el detector CCD y CMOS, mientras que la imagen térmica utiliza detectores enfriados y no enfriados.La principal diferencia es que la luz visible CCD/CMOS puede percibir ondas de luz en la banda de luz visible, y los detectores de imágenes térmicas pueden detectar ondas de luz de radiación térmica en la banda infrarroja.Los detectores de imágenes térmicas infrarrojas se dividen en muchos tipos de acuerdo con diferentes procesos de fabricación y materiales de embalajeLa sensación más macroscópica es que los detectores de imágenes térmicas infrarrojas son más caros que los CCD de luz visible.
