Módulo Térmico Radiométrico Ligero Focus Free para Medición de Temperatura e Integración de Módulo de Cámara Térmica

Lugar de origen China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo timo212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 256×192 Paso de píxeles 12 μm
Rango de temperatura -20℃~+550℃ Precisión de la medición de temperatura Mayor de ±2℃ / ±2%
Modo de enfoque Enfoque libre Rango de medición de temperatura -20℃~+550℃
Resaltar

Núcleo de cámara térmica ligero

,

Núcleo de cámara térmica de 17 μM

,

Núcleo de cámara térmica de 120x90

Deja un mensaje
Descripción de producto
Descripción general del producto

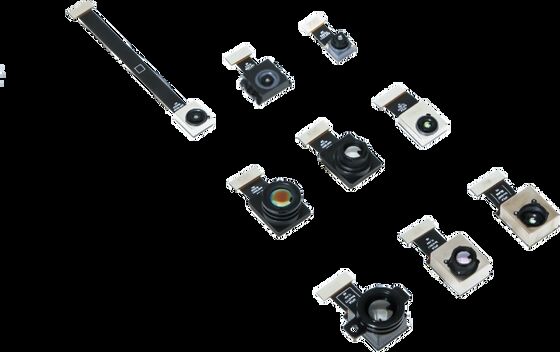

El TIMO212 es un módulo miniatura infrarrojo no refrigerado que cuenta con un detector infrarrojo de 256 × 192 / 12 µm desarrollado internamente, una lente óptica altamente integrada y un obturador de válvula microelectromagnética. Permite la captura precisa de datos de temperatura y la distribución del calor para áreas objetivo específicas.

Diseñado para la integración en diversos sectores —incluidos terminales móviles, instrumentos y medidores, e Internet de las cosas (IoT)— el módulo ofrece una miniaturización excepcional y un consumo de energía ultrabajo. Hay disponibles múltiples opciones de lentes de campo de visión para satisfacer diversas necesidades de ángulos de visión y calidad de imagen en diferentes escenarios de aplicación.

SensorMicro es un proveedor de sensores detectores infrarrojos y núcleos de cámaras térmicas OEM con muchos años de experiencia en la industria de imágenes térmicas infrarrojas. Un equipo profesional de servicio posventa está disponible para brindar soporte experto y oportuno. Para cualquier pregunta o problema, contáctenos en cualquier momento.

Características principales
Módulo ultracompacto asequible con optimización SWaP-C definitiva
  • Unidad de imágenes térmicas infrarrojas de nivel de entrada, que permite una funcionalidad básica de imágenes térmicas con la máxima eficiencia de costos
  • Tamaño compacto, peso ligero y bajo consumo de energía — ideal para la integración en dispositivos en miniatura
Opciones ópticas flexibles, medición precisa de temperatura
  • Múltiples opciones de lentes disponibles, incluyendo gran angular y teleobjetivo, para satisfacer diversas necesidades de aplicación
  • Medición de temperatura de alta precisión con una exactitud de hasta ±2 °C; admite monitoreo de temperatura tanto regional como de fotograma completo
Fácil integración, desarrollo rápido
  • Admite interfaz de imagen DVP, compatible con varias plataformas integradas
  • Cumple con los estándares ambientales RoHS 2.0
Especificaciones del producto
Modelo TIMO212
Resolución 256 × 192
Tamaño de píxel 12 µm
Respuesta espectral 8–14 µm
Modo de enfoque Enfoque libre
Lente (HFOV / FL) 17.5° / 10 mm 25° / 7 mm 56° / 3.2 mm 90° / 2.1 mm
Peso (g) 5.1 ± 0.4 4.4 ± 0.4 2 ± 0.2 4.8 ± 0.4
Tamaño (mm, sin FPC) 16 × 14 × 18 16 × 14 × 14.6 14 × 12 × 9.8 16 × 14 × 15.6
Número de pines 40PIN
Datos de salida 14 bits Raw
Velocidad de fotogramas Termografía: 25 Hz, Imágenes: 50 Hz
Rango de medición de temperatura -20 °C ~ +550 °C (-20 °C ~ +150 °C | +100 °C ~ +550 °C)
Precisión de medición de temperatura Mayor de ±2 °C / ±2 %
Temperatura de funcionamiento -20 °C ~ +60 °C
Humedad 5 % ~ 85 %
Temperatura de almacenamiento -45 °C ~ +85 °C
Certificación RoHS 2.0 / REACH
Aplicaciones industriales

El módulo térmico TIMO212 se puede utilizar en muchos campos, incluidos seguridad inteligente, AIoT, observación nocturna, instrumentos y medidores, y visión artificial.

Acerca de SensorMicro

SensorMicro es un fabricante y proveedor de servicios de detectores infrarrojos líder a nivel mundial, comprometido a suministrar a clientes de todo el mundo detectores de imágenes térmicas no refrigerados y refrigerados de alto rendimiento junto con experiencia profesional en aplicaciones.

SensorMicro ofrece detectores infrarrojos avanzados, núcleos de cámaras y módulos con formatos y bandas de onda versátiles. Diseñados para claridad, sensibilidad y eficiencia, estos productos se integran perfectamente en diversos sistemas, potenciando las aplicaciones de imágenes y detección de próxima generación en todas las industrias.

Los detectores SensorMicro se utilizan ampliamente en termografía, seguridad y vigilancia, visión personal, automoción y productos infrarrojos de consumo. La capacidad de producción en volumen de la empresa le permite satisfacer la creciente demanda de todos los mercados existentes y emergentes.

Preguntas frecuentes
1. Imagen térmica vs. Imagen visual

La luz visible es una onda electromagnética que puede ser vista por los humanos. Su rango de longitud de onda generalmente se encuentra entre 360-400 nm y 760-830 nm. Este espectro electromagnético también se llama espectro visible, con un rango de frecuencia de aproximadamente 830-750 THz a 395-360 THz.

El infrarrojo es una onda electromagnética con una longitud de onda entre microondas y luz visible, que varía de 760 nanómetros (nm) a 1 milímetro (mm). Es luz invisible con una longitud de onda más larga que la luz roja, con frecuencias aproximadamente en el rango de 430 THz a 300 GHz.

2. Detectores para imágenes térmicas vs. imágenes visuales

Para los detectores centrales de los dispositivos de imagen, los dispositivos de luz visible utilizan detectores CCD y CMOS, mientras que las imágenes térmicas utilizan detectores refrigerados y no refrigerados. La principal diferencia es que los sensores CCD/CMOS de luz visible perciben ondas de luz en la banda de luz visible, mientras que los detectores de imágenes térmicas detectan ondas de luz de radiación térmica en la banda infrarroja. Los detectores de imágenes térmicas infrarrojas se dividen en muchos tipos según diferentes procesos de fabricación y materiales de encapsulación. En términos generales, los detectores de imágenes térmicas infrarrojas son más caros que los CCD de luz visible.
