Módulo de la toma de imágenes térmica de LWIR con la exactitud de la medida de la temperatura de ±2℃ o el ±2%
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Módulo claro de la toma de imágenes térmica de LWIR,módulo de la toma de imágenes térmica de 25Hz LWIR,Módulo termal médico de la cámara de LWIR |

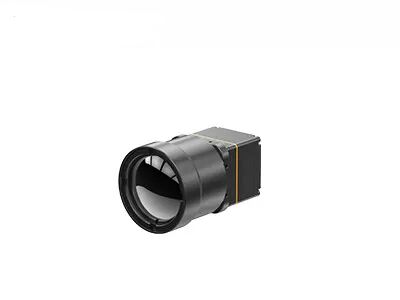

Módulo de la toma de imágenes térmica de LWIR con la exactitud de la medida de la temperatura de ±2℃ o el ±2%
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. ¿Cómo son los corazones termales de la cámara diferentes de cámaras termales completas?
Los corazones termales de la cámara son los componentes de la base de cámaras termales, mientras que las cámaras termales completas consisten en la base termal de la cámara junto con una vivienda, un módulo de la exhibición, una interfaz de usuario, y características adicionales como almacenamiento de la imagen y capacidades de proceso de datos. Los corazones termales de la cámara son de uso frecuente por los fabricantes o los integradores desarrollar las soluciones de encargo de la toma de imágenes térmica para los usos específicos.
2. ¿Cuáles son los usos de los detectores infrarrojos y de los corazones termales de la cámara?
Los detectores infrarrojos y los corazones termales de la cámara se utilizan en diversos campos y usos, incluyendo:
Diagnósticos de la termografía y del edificio
Supervisión y control del proceso industrial
Seguridad y vigilancia
Lucha contra el fuego y búsqueda y operaciones de rescate
Sistemas de seguridad automotrices
Proyección de imagen médica
Agricultura y supervisión animal
Investigación y desarrollo en diversas disciplinas científicas
¿allí diversos tipos 3.Are de detectores infrarrojos y de corazones termales de la cámara?
Sí, hay diversos tipos de detectores infrarrojos, incluyendo los termopilas, los bolómetros, los detectores pyroelectric, y los detectores del fotón. Semejantemente, hay diversos tipos de corazones termales de la cámara disponibles, extendiéndose de los corazones de la bajo-resolución convenientes para los usos básicos a los corazones de alta resolución usados en sistemas avanzados de la toma de imágenes térmica. La opción del tipo del detector y de la base de la cámara depende de los requisitos específicos del uso.
