Módulo termal de la cámara de LWIR con la gama de la medida de la temperatura de -20℃~150℃/0~550℃
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Módulo termal contraincendios de la cámara de LWIR,módulo termal de la cámara 0.8W,Módulo termal infrarrojo de la cámara del rescate |

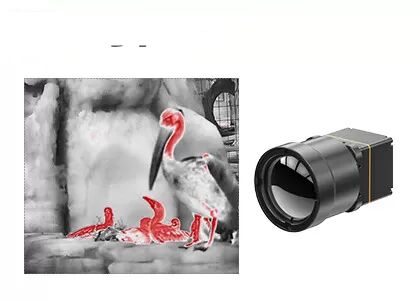

Módulo termal de la cámara de LWIR con la gama de la medida de la temperatura de -20℃~150℃/0~550℃
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. ¿Pueden las cámaras termales ver a través las paredes u otros objetos sólidos?
No, las cámaras termales no pueden ver a través de las paredes o de los objetos sólidos. Detectar y medir la radiación infrarroja emitieron o reflejaron por los objetos en su campo visual. Sin embargo, ciertos materiales, tales como vidrio, permiten que la radiación infrarroja pase a través, así que las cámaras termales pueden “ver” a través de estos materiales transparentes.
2. ¿Se refrescan qué y los módulos termales sin enfriar?
Los módulos termales refrescados y sin enfriar son tipos de sistemas de la proyección de imagen del infrarrojo (IR) usados para capturar y analizar la radiación termal. Son de uso general en usos tales como vigilancia, lucha contra el fuego, inspecciones industriales
3. ¿Cuál es la diferencia entre los módulos termales refrescados y sin enfriar?
La diferencia principal miente en el tipo de tecnología de los sensores usado. Los módulos termales refrescados incorporan un mecanismo de enfriamiento criogénico para mantener el sensor en extremadamente - las bajas temperaturas, típicamente debajo de -200 grados de cent3igrado. Este enfriamiento aumenta la sensibilidad y reduce el ruido del sensor, dando por resultado una calidad de la imagen y un mejor rendimiento más altos en usos de largo alcance y de alta resolución. Sin embargo, los módulos termales refrescados son más costosos, más grandes, y requieren mantenimiento periódico.
Por otra parte, los módulos termales sin enfriar utilizan los sensores del microbolometer que actúan en la temperatura ambiente. Estos sensores detectan los cambios en temperatura y los convierten en las señales eléctricas, que entonces se procesan para crear imágenes termales. Los módulos termales sin enfriar son más pequeños, más compactos, menos costosos, y no requieren ningún mantenimiento. Sin embargo, ofrecen una sensibilidad más baja y pueden no realizarse también en escenarios exigentes.
