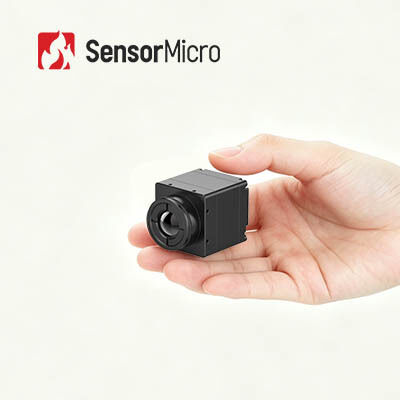

Módulo térmico infrarrojo sin enfriar LWIR VOx 384x288 / 12μm con diseño sin obturador
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iSE412 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 384x288/12μm | NETD típico | ≤ 30 mK |
|---|---|---|---|
| Rango espectral | 8~14μm | Velocidad de fotogramas digitales | 50Hz |
| Hora de inicio | 6S | Video digital | YUV420/YUV422/RGB888/CRUDO |
| Resaltar | Base del módulo de la cámara de LWIR,módulo de la cámara de 640x512 LWIR,Módulo sin enfriar de la cámara |
||
Descripción de producto
Módulo térmico infrarrojo sin enfriar LWIR VOx 384x288/12μm, núcleo de cámara de imágenes térmicas
Descripción general del producto
El iSE412 forma parte de los módulos de cámara térmica no refrigerada de la serie iSE, que cuenta con un detector infrarrojo FPA no refrigerado de 384x288/12 μm, circuitos de procesamiento de señales profesionales y algoritmos avanzados de procesamiento de imágenes.
Este módulo térmico infrarrojo está diseñado para aplicaciones de observación industrial y de imágenes infrarrojas. Admite parámetros de imagen ajustables para satisfacer diversos requisitos operativos y ofrece imágenes térmicas nítidas y detalladas con un rendimiento constante.
Características principales
- Diseño sin obturadores para una visualización más fluida
- No se requiere calibración del obturador durante la operación, lo que elimina la imagen entrecortada común en los sistemas tradicionales basados en obturador.
- El funcionamiento silencioso garantiza un uso discreto sin ruido mecánico
- Compacto y liviano, flexible para la integración
- Dimensiones totales del sistema tan pequeñas como 25,4×25,4×22,7 mm, peso del núcleo desnudo ≤26±1,5 g
- El diseño estructural que ahorra espacio permite una distribución e integración flexibles del sistema
- Integración perfecta y rica en funciones
- Admite algoritmos de súper resolución, imagen en imagen, OSD personalizable, modo de suspensión, calibración con un solo clic y compatibilidad con varias pantallas Micro OLED
- Compatible con múltiples lentes ópticas y componentes de extensión para un fácil desarrollo secundario y personalización del sistema.
Especificaciones del producto
| Modelo | iSE412 | |
| Indicadores de detectores de infrarrojos | ||
| Materiales sensibles | voz | |
| Resolución | 384×288 | |
| Tamaño de píxel | 12 μm | |
| Respuesta espectral | 8 μm ~ 14 μm | |
| NETD típico | ≤30 mK | |
| Procesamiento de imágenes | ||
| Píxeles efectivos | 384×288 | |
| Velocidad de fotogramas digitales | 50Hz | |
| Hora de inicio | 6s | |
| Vídeo Digital | YUV420/YUV422/RGB888/CRUDO | |
| Algoritmo de imagen | NUC/RDC/DNS/DDE/SFFC | |
| Sin contraventanas | Apoyado | |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) | |
| Dirección de la imagen | Horizontal/Vertical/Diagonal | |
| zoom digital | 1x/2x/4x/8x | |
| Brillo de la imagen | Automático/Manual | |
| Contraste de imagen | Automático/Manual | |
| Modo de compensación | Manual | |
| Eléctrico | ||
|
Interfaz externa estándar
|
50 pines: BP040SB-50-0114-B-R0
|
|
| Interfaz de comunicación | TTL-232/USB2.0 | |
| Interfaz de vídeo digital | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componentes de extensión | USB2.0/SDI/HDMI/GIGE/enlace de cámara/VPC/MIPI-CSI-2LANE | |
| Interfaz eléctrica | ||
| Voltaje de suministro | 2,7 V ~ 5,3 V | |
| Consumo de energía típico | 0,8 W a 50 Hz a 23 ± 3 ℃ | |
| Mecánico/Lente | ||
| Tamaño del núcleo desnudo (mm) | 25,4×25,4×22,7 | φ36×24,3 |
| Peso del núcleo desnudo (g) | 26±1,5 | 28±1,5 |
| Lente óptica |
Enfoque fijo atérmico: 4,9/9,1/13/19 mm.
|
Enfoque fijo atérmico: 25 mm/35 mm.
|
| Componentes del obturador | Opcional | |
| Vibración | 5,35 g, vibración aleatoria, 3 ejes | |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces | 1500g@0.4ms |
| Nivel de protección | IP67 (lente frontal) | |
| Adaptabilidad ambiental | ||
| Temperatura de funcionamiento | -40℃~+70℃ | |
| Temperatura de almacenamiento | -45℃~+85℃ | |
| Humedad | 5%~95%, sin condensación | |
| Proceso de dar un título | ROHS2.0/ALCANCE | |
Aplicaciones industriales
- Visión Industrial
- Bomberos y Salvamento
- Vigilancia de seguridad
- Observación al aire libre
- Visión artificial
- Electrónica de Consumo
Preguntas frecuentes
¿Cuáles son las ventajas de los detectores de infrarrojos no refrigerados?
Los detectores de plano focal infrarrojos no refrigerados no requieren dispositivos de refrigeración y pueden funcionar a temperatura ambiente. Ofrecen ventajas que incluyen un inicio rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil y bajo costo.
¿Cuáles son las consideraciones clave para un detector de infrarrojos/módulo térmico para su aplicación?
Las consideraciones clave incluyen:
- La resolución del detector.
- El tamaño del píxel
- El NETD
- La calidad de la imagen
- Las opciones de lentes
- El consumo de energía
- El tamaño y el peso
- La interfaz mecánica y eléctrica
- El presupuesto del estado
