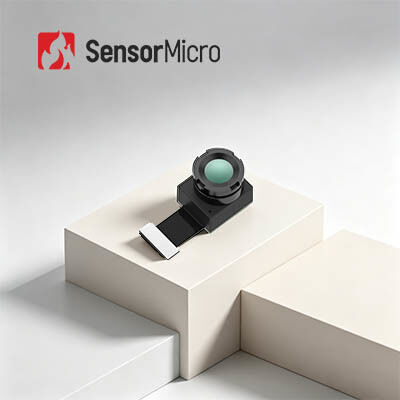

Núcleo de imagen térmica LWIR no refrigerado de tamaño pequeño OEM con resolución de 256x192 y paso de píxeles de 12 μm en paquete de nivel de oblea

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch in Wafer Level Package
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo timo212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 256x192 Paso de píxeles 12 μm
Rango espectral 8~14μm Rango de temperatura -20℃~+550℃
Velocidad de fotogramas Termografía: 25 Hz, Imágenes: 50 Hz Datos de salida 14 bits en bruto
Resaltar

Base sin enfriar de toner termal

,

Toner termal sin enfriar del OEM

,

toner termal sin enfriar 256x192
Deja un mensaje
Descripción de producto
OEM Núcleo de imágenes térmicas LWIR sin enfriar de tamaño pequeño 256x192/12μm
Resumen del producto

Peso ligero núcleo de cámara térmica LWIR sin enfriar con resolución 256x192, tamaño de píxel de 12 μm

El módulo de imagen IR TIMO212 sin enfriar, también conocido como módulo térmico sin enfriar, es uno de la familia de módulos de cámaras de infrarrojos TIMO.Incluye un detector de infrarrojos de tamaño excepcionalmente pequeño de 256x192 / 12μm (WLP) que cubre longitudes de onda largas de 8 a 14 micras.

Gracias a la tecnología WLP, el módulo de cámara térmica TIMO212 consigue una estructura súper micro,El coste de la imagen es muy bajo y ofrece una mayor sensibilidad y una calidad de imagen superior a un precio asequible., permitiendo al cliente elegir el tipo más adecuado de acuerdo con sus propias necesidades.

Debido a su estructura totalmente optimizada, el núcleo de la cámara térmica TIMO212 es popular y ampliamente utilizado en aplicaciones de imágenes térmicas infrarrojas como termografía, prevención de epidemias, hardware inteligente,AIOT, etc..

Principales características
  • Módulo ultra-miniatura con optimización SWaP-C definitiva
    • Detector envasado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
    • El módulo térmico infrarrojo más pequeño, que permite la funcionalidad básica de imágenes térmicas con la máxima eficiencia de costes
    • Tamaño compacto, peso ligero y bajo consumo de energía, ideal para integrarse en dispositivos en miniatura
  • Opciones ópticas flexibles, medición precisa de la temperatura
    • Varias opciones de lentes disponibles, incluidos el gran angular y el teleobjetivo, para satisfacer las diversas necesidades de aplicación
    • Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite tanto el monitoreo de temperatura regional como de fotograma completo
  • Fácil integración, desarrollo rápido
    • Soporta la interfaz de imagen DVP, compatible con varias plataformas integradas
    • Cumple con las normas medioambientales RoHS 2.0
Especificaciones del producto
Modelo - ¿Qué quieres decir?
Resolución 256×192
Tamaño de los píxeles 12 μm
Respuesta espectral 8-14 μm
Modo de enfoque Sin enfoque
Lente (HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. No hay más remedio.
Peso (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Tamaño (mm, sin FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×15 16×14×14×15 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×146
Número de PIN 40PIN
Datos de salida 14 bits en bruto
Tasa de fotogramas La termografía es de 25 Hz, la imagen es de 50 Hz.
Rango de medición de la temperatura -20°C~+550°C (-20°C~+150°C)
Precisión de la medición de la temperatura Más de ±2 °C / ±2%
Temperatura de funcionamiento -20°C ~ +60°C
Humedad 5% ~ 85%
Temperatura de almacenamiento -45°C~+85°C
Certificación RoHS 2.0 / alcance
Aplicaciones industriales

El núcleo de cámara térmica TIMO212 se utiliza ampliamente en muchas áreas, como termografía, hardware inteligente, edificio inteligente, hogar inteligente, AIoT, etc.

Núcleo de imagen térmica LWIR no refrigerado de tamaño pequeño OEM con resolución de 256x192 y paso de píxeles de 12 μm en paquete de nivel de oblea 0
Nuestros productos IR
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria del infrarrojo
  • Varios detectores infrarrojos disponibles - Detectores infrarrojos tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida - Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
¿En qué industrias se pueden utilizar los detectores infrarrojos / núcleos de cámaras térmicas?

Nuestros detectores de infrarrojos y núcleos de cámaras térmicas se utilizan ampliamente en muchas industrias como:

  • La temperatura de la superficie de la cubierta es de:Mantenimiento de energía, visión artificial, climatización de edificios, metalurgia petroquímica, mantenimiento predictivo, prevención de epidemias
  • Seguridad y vigilancia:Ciudad segura, vigilancia de la infraestructura, seguridad fronteriza, cruceros marítimos, seguridad minera
  • Bomberos y rescate:Prevención de incendios forestales, prevención de incendios, búsqueda y rescate
  • Carga útil de los UAV:Inspección de equipos, cumplimiento y rescate, aplicación de extinción de incendios, observación de animales
  • Visión personal:Ocio al aire libre, observación de animales, patrulla de cumplimiento
  • El ADAS:Conducción autónoma, sistema avanzado de asistencia al conductor, vehículos especiales
  • ¿ Qué pasa?Hogar inteligente, hardware inteligente, cuidado inteligente, robots
  • Las demás:Sistema mejorado de visión en vuelo, detección de gases, agricultura y pastoreo, investigación científica
