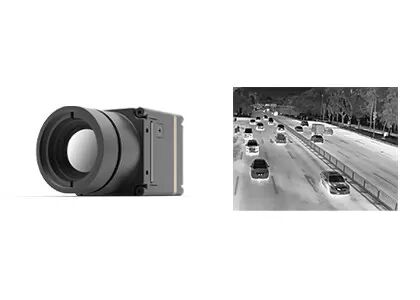

Núcleo de cámara térmica sin enfriar con resolución de 384x288 y módulo térmico FPA VOx de onda larga de 17 μm

  • Uncooled Thermal Camera Core with 384x288 Resolution and 17μm Pixel Pitch Longwave FPA VOx Thermal Module
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA417G3
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 384x288 / 17μm Velocidad de fotogramas 25/30/50 Hz
Video digital CRUDO/YUV422 Video analógico PAL/NTSC
NETO ≤30mK/F1.0/25℃ Rango espectral 8~14μm
Resaltar

Base termal sin enfriar de la cámara

,

base termal de la cámara del 17μm

,

Cámara termal sin enfriar de FPA
Deja un mensaje
Descripción de producto
Núcleo de cámara térmica no refrigerada de onda larga FPA 384x288/17μm VOx
Descripción general del producto

El núcleo de la cámara infrarroja COIN417G3 integra un detector de infrarrojos de paquete de nivel de oblea (WLP) de 384x288 / 17μm, un circuito de procesamiento de señales de alto rendimiento y un algoritmo de procesamiento de imágenes. Gracias a la tecnología de empaquetado a nivel de oblea, el detector infrarrojo WLP tiene un proceso de fabricación más simple y más fácil de integrar, lo que es más adecuado para producción de alto volumen y bajo costo.

El módulo infrarrojo COIN417G3 presenta una presentación de imágenes térmicas nítidas y nítidas, tamaño compacto y bajo costo. Proporcionamos a los integradores diversas soluciones de imágenes térmicas infrarrojas maduras y estables que se integran fácilmente en productos terminales y, al mismo tiempo, reducen significativamente los costos.

Características principales
  • Funcionalidad integral, diseño rentable
    Desarrollado utilizando un detector de empaquetado a nivel de oblea de alto costo y rendimiento con algoritmos avanzados de procesamiento de imágenes.
  • Rendimiento excepcional, imágenes superiores
    Alta sensibilidad con NETD≤30mK típico y algoritmos de imagen de próxima generación para imágenes térmicas más claras y nítidas
  • Extensión flexible, integración rápida
    Múltiples opciones de lentes ópticas, admite interfaces USB2.0/DVP/LVDS/BT.656, genera datos de imagen RAW/YUV con control de puerto serie
Especificaciones del producto
Modelo MONEDA417G3
Indicadores de detectores de infrarrojos
Materiales sensibles voz
Resolución 384×288
Tamaño de píxel 17 μm
Respuesta espectral 8 μm ~ 14 μm
NETD típico ≤30mK/F1.0/25℃
Procesamiento de imágenes
Velocidad de fotogramas digitales 25/30/50Hz
Hora de inicio 6s
Vídeo analógico
PAL/NTSC
Vídeo Digital
CRUDO/YUV422
Algoritmo de imagen Corrección de no uniformidad (NUC)
Reducción de ruido 3D (3DNR)
Supresión de ruido 2D (DNS)
Compresión de rango dinámico (DRC)
Mejora de bordes (EE)
Visualización de imagen 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente)
Software para PC
Software de la CCI Control de módulo y visualización de vídeo
Eléctrico
Interfaz externa estándar 50 pines: DF40C-50DP-0.4V(51), (horas, macho)
Tablero de extensión USB3.0/USB2.0/VPC/USB2.0 y VPC
Interfaz de comunicación TTL-232/USB2.0
Interfaz de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Voltaje de suministro 4,5 ~ 5,5 V
Consumo de energía típico 0,65W
Mecánico
Tamaño del núcleo desnudo (mm)
25,4 mm × 25,4 mm × 16,5 mm
Peso del núcleo desnudo (g) 16,6±1
Adaptabilidad ambiental
Temperatura de funcionamiento -40℃~+70℃
Temperatura de almacenamiento -45℃~+85℃
Humedad 5%~95%, sin condensación
Vibración Vibración aleatoria, 5,35 grms, 3 ejes
Impacto Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces
Proceso de dar un título ROHS2.0/ALCANCE
Lente óptica
Lente óptica Atérmico de enfoque fijo: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Nivel de protección IP67 (lente frontal)
Aplicaciones industriales

El núcleo de la cámara infrarroja COIN417G3 se usa ampliamente en visión industrial, monitoreo de seguridad, extinción de incendios y rescate, exteriores, visión artificial, ADAS y más.

Nuestras ventajas
  • Rica variedad de productos:Múltiples resoluciones de matriz, tamaños de píxeles, bandas de ondas y combinaciones de opciones de lentes brindan una mayor flexibilidad para diversas aplicaciones.
  • Rendimiento excepcional:Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran confiabilidad, diseñados para funcionar en una amplia gama de desafíos ambientales.
  • Fácil integración:Las múltiples opciones de interfaz simplifican la integración y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas frecuentes
¿Qué es la termografía infrarroja?
La termografía es un método de diagnóstico no invasivo nuevo y eficaz basado en la detección de la temperatura de la superficie del objeto. La radiación infrarroja (IR) emitida por un objeto se registra y visualiza en forma de mapa de distribución de temperatura.
¿Para qué se puede utilizar la termografía infrarroja?
Las imágenes térmicas infrarrojas se pueden utilizar para realizar inspecciones de viviendas, determinar defectos estructurales, fallas eléctricas, fallas mecánicas, cambios fisiológicos en personas y animales y mucho más.
¿Cuáles son las ventajas de la termografía infrarroja?
Para las pruebas no destructivas, es sencillo de realizar y responde rápidamente sin sufrir daños, lo que se traduce en ahorro de costos, aumento de la eficiencia del trabajo y reducción de la depreciación de la mano de obra y del equipo. Para la termografía médica, es muy eficaz para encontrar problemas ocultos en el cuerpo humano, 100% seguro sin radiación ni dolor, lo que la convierte en una herramienta ideal para la detección temprana de la salud.
