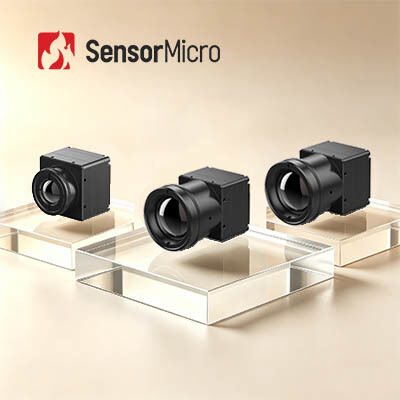

640x512 Resolución 12μm Tamaño de píxel núcleo de cámara LWIR con ≤25mK NETD para imágenes térmicas claras
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA612G2 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tamaño del núcleo desnudo | 25,4 mm × 25,4 mm × 15,7 mm | Peso central desnudo | 15±1g |
|---|---|---|---|
| Resolución | 640x512 / 12μm | NETO | ≤25mK/F1.0/25℃ |
| Rango espectral | 8~14μm | Velocidad de fotogramas digitales | 25/30/50 Hz |
| Resaltar | el 12μM Thermal Imaging Core,Base de la toma de imágenes térmica de LWIR,Base de la toma de imágenes térmica de AIoT |
||
Descripción de producto
Núcleo de imagen térmica LWIR 640x512 / 12μm para imágenes claras y monitoreo de seguridad
Resumen del producto

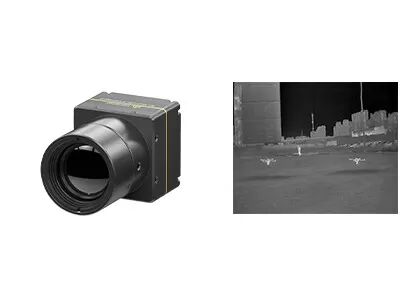

COIN612G2 es uno de los módulos de cámara térmica infrarroja de la serie COIN. Integra un detector infrarrojo de nivel de obleas ApexCore de 640×512/12μm, circuito de procesamiento de señales de alto rendimiento,y algoritmos avanzados de procesamiento de imágenes.
El núcleo de la cámara infrarroja COIN612G2 ofrece imágenes térmicas nítidas y detalladas con menos de 25 mK NETD y una resolución de 640x512 píxeles IR. Soporta USB 2.0 / DVP / LVDS / BT.Interfaces de salida de imagen, salida de datos de imagen RAW/YUV, y control de puertos serie, este ligero,El módulo compacto permite una fácil configuración e integración en varios productos infrarrojos, incluidas las cámaras de imagen térmica e infrarrojas de seguridad.
Principales características
- Funcionalidad integral, solución rentable:Detector de infrarrojos de alto rendimiento ApexCore a nivel de oblea con NETD ≤ 25mK, que combina el FPA convencional con algoritmos avanzados de procesamiento de imágenes
- Estructura compacta, diseño ligero:Dimensiones: 25,4 × 25,4 × 15,7 mm, Peso: 15 ± 1 g, Consumo de energía ≤ 0,65 W
- Configuración versátil, integración rápida:Opciones de múltiples lentes, soporta las interfaces USB 2.0/DVP/LVDS/BT.656, salidas de datos de imagen RAW/YUV con control de puerto serie
Especificaciones del producto
| Modelo | Las demás partidas del presente capítulo |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | Se aplicarán las siguientes medidas: |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30/50 Hz |
| Tiempo de arranque | 6s |
| Video analógico | PAL/NTSC |
| Video digital | El contenido de la sustancia |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) Supresión del ruido 2D (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Hombre) |
| Junta de extensión | Los dispositivos de conexión a Internet se utilizarán para la transmisión de la información. |
| Interfaz de comunicación | TTL-232/USB2 y TTL-232/USB2.0 |
| Interfaz de vídeo digital | El número de unidad de control de velocidad de la unidad de control de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad. |
| Válvula de alimentación | 4.5 ~ 5.5V |
| Consumo típico de energía | 0.65W |
| Mecánica | |
| Tamaño del núcleo desnudo ((mm) | 25.4 por 25.4 por 15.7 |
| Peso del núcleo desnudo (g) | 15 ± 1 g |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | |
| Lentes ópticas | Foro fijo térmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Nivel de protección | IP67 ((Objetivo delantero) |
Aplicaciones industriales
El módulo de cámara térmica FPA LWIR sin enfriar COIN612G2 se utiliza ampliamente en monitoreo de seguridad, visión industrial, observación al aire libre, extinción de incendios y rescate, ADAS, visión automática y más.
Servicios personalizados
- Personalización del producto:Ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria
- Apoyo técnico y formación in situ:Proporcionar a los clientes principales la instalación práctica del sistema y la formación operativa
- Innovación conjunta para nuevos productos y mercados:Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones infrarrojas
Preguntas frecuentes
1¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir detectores infrarrojos con una resolución más baja como 120x90Para las aplicaciones que requieren imágenes muy claras para fines especiales como la monitorización remota, elija detectores de infrarrojos de alta resolución de 1280x1024.
2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?
• El blanco gris es más adecuado para objetivos con pequeñas diferencias de temperatura
• El rojo y el azul son más adecuados para escenas en las que se necesitan identificar puntos problemáticos
• El rojo hierro es la paleta de colores estándar para la industria eléctrica
Nota: Independientemente de la paleta que elija, las mediciones de temperatura térmica no cambiarán.
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
• Las lentes estándar pueden alcanzar objetivos normales a la distancia adecuada
• El teleobjetivo es adecuado para objetivos relativamente pequeños que necesitan ser vistos desde grandes distancias
• Las lentes de gran angular son mejores para ver con mayor detalle objetos a corta distancia
• Las lentes macro están diseñadas para ver objetos muy pequeños a corta distancia, como circuitos de chips.
