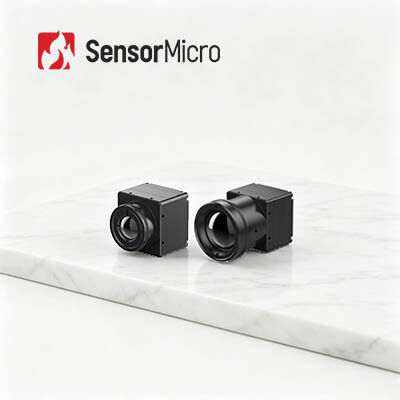

640x512 / interfaces estándar múltiples sin enfriar del módulo termal del 12μm LWIR

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo COIN612/R
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 / el 12μm NETD <40mK
Gama espectral los 8~14μm Tamaño 25.4x25.4x14.1m m
Gama de temperaturas -20℃~+150℃ (adaptable) Exactitud de la temperatura ±3℃ o el ±3%
Alta luz

módulo termal de 640x512 LWIR

,

Módulo termal estándar múltiple de LWIR

Deja un mensaje
Descripción de producto
Módulo infrarrojo del sensor de COIN612/R



Módulo infrarrojo sin enfriar de LWIR 640X512/el 12μm integrado en el toner termal, cámara infrarroja



Descripción de producto



El módulo termal infrarrojo de la cámara de COIN612/R adopta tecnología avanzada del microbolometer de la voz del 12μm e integra el detector termal infrarrojo llano del paquete de la oblea 640x512 (WLP). Ofrece en la visualización exacta y presentación quebradiza de la imagen, tamaño compacto y bajo costo.



La base termal de la cámara de COIN612/R tiene una función termográfica opcional con la gama de la medida de -20℃~550. Su medida radiométrica infrarroja deriva un resultado más exacto y más creíble que los termopares en las medidas del campo de la temperatura.



Los gracias a su estructura completamente optimizada, bajo consumo de energía y diversos interfaces estándar, módulo infrarrojo de la cámara COIN612 pueden proveer de clientes algunas configuraciones estándar. También algunas soluciones modificadas para requisitos particulares del OEM están disponibles cumplir los requisitos de clientes. Es fácilmente integrar en muchas clases de dispositivos como los vehículos aéreos sin tripulación (UAV), los abejones, así como las unidades del policía y contraincendios.



Características principales


- Presentación aguda y quebradiza de la toma de imágenes térmica
- Medida exacta de la temperatura
- Una variedad de soluciones acertadas de la integración
- Interfaces estándar múltiples para la integración fácil



Especificaciones de producto



Modelo COIN612/R
Funcionamiento del detector del IR
Resolución 640x512
Echada del pixel el 12μm
Gama espectral los 8~14μm
NETD <40mk>
Tratamiento de la imagen
Velocidad de fotogramas 25Hz/30Hz/50Hz/60Hz
Tiempo de lanzamiento <3s>
Vídeo análogo PAL/NTSC
Vídeo de Digitaces RAW/YUV/BT656
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital 1~8X enfoque continuo, talla 1/8 del paso
Exhibición de imagen Color caliente/candente/pseudo negro
Dirección de la imagen Horizontalmente
Algoritmo de la imagen NUC/AGC/IDE/DNR
Especificación eléctrica
Interfaz externo estándar 30pin_HOURS
Modo de la comunicación RS232-TTL, 115200bps
Voltaje de fuente 3.5~5.5V
Consumo de energía típico <0>
Medida de la temperatura
Gama de temperaturas de funcionamiento -10°C~50°C
Gama de la medida de la temperatura -20°C~150°C, 100°C~550°C
Exactitud de la temperatura ±3°C o los ±3% (tome el valor máximo)
SDK Ayuda ARM/Windows/Linux SDK, termografía de plena pantalla
Características físicas
Dimensión (milímetros) 25.4x25.4x14.1 (con el obturador)
Peso Módulo: 13g±0.5g (con el obturador)
Lente de Module+8.8mm: 22.4g±0.5g
Lente de Module+13mm: 41g±0.5g
Lente de Module+19mm: 43.9g±0.5g
Adaptación ambiental
Temperatura de la operación -40°C ~ +70°C
Temperatura de almacenamiento -45°C ~ +85°C
Humedad el 5%~95%, sin condensación
Vibración Vibración al azar 5.35grms, 3 AXIS
Choque onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6
La óptica
Lente opcional Foco fijo atermal: 8.8mm/13mm/19m m



Usos industriales



El módulo infrarrojo sin enfriar del sensor de la voz LWIR de COIN612/R es ampliamente utilizado en termografía, seguridad y supervisión, aire libre, lucha contra el fuego y rescate, AIoT, hardware inteligente, las cargas útiles del UAV, ADAS etc.



640x512 / interfaces estándar múltiples sin enfriar del módulo termal del 12μm LWIR 0



Honores y certificados



640x512 / interfaces estándar múltiples sin enfriar del módulo termal del 12μm LWIR 1



FAQ



1. ¿Cuál es toma de imágenes térmica infrarroja?

La toma de imágenes térmica infrarroja es una clase de método que utilice la radiación infrarroja y la energía termal para recopilar la información sobre objetos. Según la diferencia de la radiación entre el objeto y el ambiente y la diferencia de cada parte del objeto sí mismo del fondo de la radiación, la imagen termal infrarroja puede mostrar la fluctuación de la radiación de cada parte de la escena, así mostrando las características de la escena.



2. ¿Cuál es la ventaja de la toma de imágenes térmica infrarroja?

---Vea a través la oscuridad total;

---Identificación debajo del camuflaje;

---Detección de la gama larga;

---Detección de la distribución del calor;

---Medida sin contacto de la temperatura;

---Conciencia del empleo



3. ¿Cuál es los usos de la toma de imágenes térmica infrarroja?

La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en energía eléctrica, seguridad y supervisión, fabricación industrial, investigación científica, tratamiento médico y otros campos tradicionales.
