xResolución | 640x512 / el 12μm | NETD | <30mK |
---|---|---|---|
Gama espectral | los 8~14μm | Tamaño | 44.5x44.5x33.6m m |
Alta luz | Módulo termal radiométrico de la cámara,Módulo termal de la cámara de la voz,Módulo de la voz |

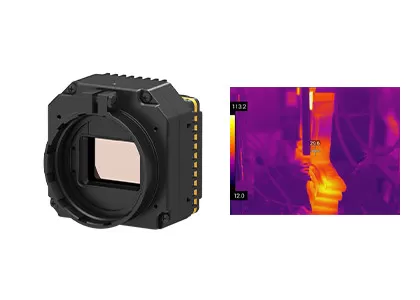

Módulo sin enfriar de la cámara de la toma de imágenes térmica de PLUG612R LWIR con el sensor la termal de 640x512/el 12μm
El módulo de la toma de imágenes térmica de PLUG612R es radiométrico-capaz y tiene función sin contacto infrarroja disponible de la medida de la temperatura. Integra el detector infrarrojo termal sin enfriar de 640x512/el 12μm para obtener rápidamente las imágenes termales de la distribución de la área objetivo y del calor.
El módulo infrarrojo sin enfriar de la cámara de PLUG612R LWIR produce calidad termal aguda y clara de la imagen. Este módulo infrarrojo sin enfriar de la toma de imágenes térmica se aplica en el campo de la medida industrial de la toma de imágenes térmica y de la temperatura. Su gama de temperaturas es adaptable, que puede cumplir los requisitos específicos de la termografía industrial.
La tecnología de los sensores global se especializa en el diseño, la fabricación, las ventas y el márketing de los detectores termales infrarrojos y de los corazones termales de la cámara. Podemos proporcionar a nuestros clientes una variedad de soluciones infrarrojas de la toma de imágenes térmica que acorten tiempo de desarrollo secundario y reduzcan grandemente el coste para los clientes.
- Tipo del detector: Microbolometer sin enfriar
- Material del detector: Óxido del vanadio
- NETD<30mk>
- Funcionamiento estable
- Adaptabilidad ambiental fuerte
Modelo | PLUG612R |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | <10s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | Y16/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤85g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 13mm/19mm/24m m |
El módulo termal del sensor de PLUG612R es ampliamente utilizado en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. ¿Cómo hace plano focal sin enfriar el trabajo del microbolometer del arsenal?
Usando el principio de efecto termal radiante infrarrojo, el detector infrarrojo sin enfriar convierte energía de la radiación infrarroja en energía térmica con el material de la absorción infrarroja, de modo que la temperatura de los aumentos materiales sensibles. Entonces, cierto parámetro físico de los cambios materiales sensibles por consiguiente y convertidos en señal eléctrica o señal ligera visible a través de cierto mecanismo de la conversión diseñado para realizar la detección del objeto.
2. ¿Cuál es la ventaja del detector infrarrojo sin enfriar?
El detector plano focal infrarrojo sin enfriar no necesita un dispositivo más fresco de la asamblea del Dewar integrado (IDCA) y puede trabajar en la temperatura ambiente. Tiene las ventajas del comienzo rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida, bajo costo y así sucesivamente. Aunque la sensibilidad del detector infrarrojo sin enfriar del avión focal no sea tan buena como la de detectores infrarrojos refrescados, después de años de desarrollo, su funcionamiento de coste ha sido obviamente mejor que el detector refrescado, que tiene una perspectiva más amplia del uso.
