T2SL integró una asamblea más fresca del Dewar que la banda dual refrescó el detector del IR

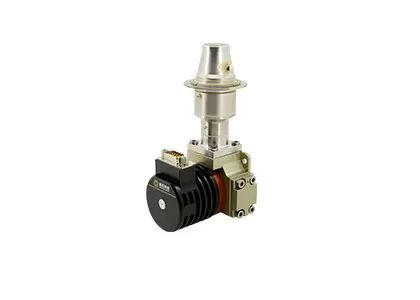

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo C330S MW/LW
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago LC, T/T
Datos del producto
Resolución 320x256 Paso de píxeles los 30μm
Consumo de energía estable <9W NETO ≤20 mK (MW); ≤25mK (LW)
Rango espectral 3,7~4,8μm (MW); 7,7 ~ 9,5 μm (largo ancho) Tamaño 142x58,5x71mm
Resaltar

T2SL integró una asamblea más fresca del Dewar

,

T2SL refrescó el detector del IR

,

RoHS integró una asamblea más fresca del Dewar
Deja un mensaje
Descripción de producto

Detector infrarrojo refrigerado de doble banda MWIR/LWIR de 320x256 / 30μm


Descripción del producto


The C330S dual band cooled infrared detector consists a single 320x256 / 30µm FPA to receive the mid wave and long wave infrared radiation and dewar assembly to provide the vacuum ultra-low temp working environment for the FPA and a cryo cooler to cool down the temperature inside the dewar assembly.


Cada uno de los píxeles 320x256 de la matriz se puede cambiar entre el modo de sensibilidad MWIR y LWIR cambiando el voltaje de sesgo en el dispositivo, asegurando la coherencia espacial entre las dos bandas.Las imágenes / vídeos de ambas bandas se pueden capturar y emitir dentro de un solo período de fotogramasLa frecuencia de fotogramas de ambas bandas puede ser de hasta 100 Hz para monitorear los objetivos en movimiento a alta velocidad.


Principales características


- Resolución: 320x256
- Pitch de los píxeles: 30 μm
- Imagen de doble banda de MW/LW
- Alta sensibilidad
- Excelencia de la no uniformidad


Especificaciones del producto


Modelo C330S MWIR/LWIR
El material T2SL
Resolución 320x256
Pitch de los píxeles 30 μm
Rango espectral MW: 3,7 μm 4,8 μm
LW: 7,7 μm 9,5 μm
Modo de trabajo Imagen instantánea; Modo de integración de ITR; Modo de Windows; Anti-floración
Capacidad de carga MW: 8.9Me-/3Me-
LW: 21Me-
Rango dinámico MW:≥ 76 dB
LW:≥ 80 dB
Número de salidas 2 o 8; hasta 12 Mpixel/s por salida
DNI de las empresas MW≤20mK
LW≤25mK
Tasa efectiva de píxeles ≥ 99,0%
No uniformidad de la respuesta ≤ 8%
Tipo de criocolorador Se trata de una serie de medidas:
Consumo de energía constante < 9W
Consumo máximo de energía < 18 W
Fuente de alimentación 24 V de corriente continua
Tiempo de enfriamiento Se trata de un
Peso ≤ 600 g
Dimensión (mm) - ¿ Qué es eso?
Temperatura de trabajo -45 °C ~ +71 °C


Aplicaciones industriales


El detector infrarrojo C330S MW / LW se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.

T2SL integró una asamblea más fresca del Dewar que la banda dual refrescó el detector del IR 0


Servicio personalizado



Personalización del producto: ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria

Apoyo técnico y formación in situ: proporcionar a los principales clientes la instalación práctica del sistema y la formación operativa

Innovación conjunta para nuevos productos y mercados: colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicación infrarroja


Preguntas frecuentes


1¿Cómo elegir la resolución adecuada del detector infrarrojo?

Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos fines especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.


2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?

- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura

- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.

- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.

Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.


3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?

- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada

- Para el teleobjetivo, es adecuado para objetivos relativamente pequeños y que necesitan ser vistos desde una distancia larga

- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.

- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
