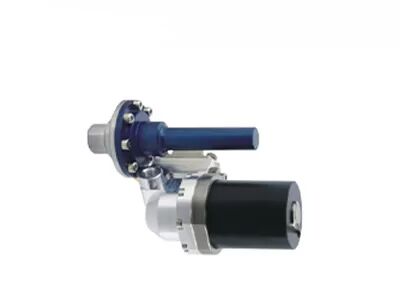

RS046H partió una asamblea más fresca del Dewar integrado

RS046H 400mW Split Rotary Stirling Cryocooler para detectores infrarrojos refrigerados

RS046H es una versión dividida del enfriador Stirling rotatorio RS046 desarrollado por Global Sensor Technology (GST).Con la misma estructura de compresor de RS046, el formato dividido RS046H es aún más pequeño en tamaño.

El dedo frío del enfriador Dewar RS046H tiene el mismo diámetro que el del enfriador RS046 pero con una longitud más corta.Benefíciese del diseño dividido del compresor y el dedo frío, el sistema de infrarrojos con RS046H integrado es flexible en diseño especial.Además, el detector enfriado en sí está separado de la fuente de vibración, lo que permite que el RS046H sea óptimo en aplicaciones que requieren una mejor vibración y condiciones especiales.

Debido a su peso ligero, miniaturización y bajo consumo de energía, es más fácil integrar el enfriador criogénico en varios productos terminales, lo que puede reducir en gran medida el costo y satisfacer las diferentes necesidades personalizadas de los clientes.

- MTTF＞10000hrs

- Potencia de refrigeración: (@100K@20℃)＞400mW

- Tiempo de enfriamiento: <5mins(110J@100K@20℃)

- Talla pequeña

- Ruido bajo

- Bajo consumo

El conjunto de enfriador Dewar integrado RS046H se utiliza para proporcionar un entorno criogénico para los detectores de infrarrojos enfriados.

1.¿Qué es la imagen térmica infrarroja?

En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (-273 ℃) pueden irradiar rayos infrarrojos.Al usar el detector de cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, puede obtener diferentes imágenes infrarrojas, que también se denominan imágenes térmicas.

2. ¿Cómo funcionan los detectores de infrarrojos?

La radiación infrarroja emitida por el objetivo ingresa al rango de detección del detector térmico, luego el detector infrarrojo convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente y luego, a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada por el ojos desnudos

3. ¿Cuáles son las ventajas de los detectores infrarrojos refrigerados?

El detector de plano focal infrarrojo refrigerado funciona a una temperatura baja proporcionada por un enfriador Dewar del detector (ddc).Tiene una alta sensibilidad y puede distinguir una diferencia de temperatura más sutil que el detector de infrarrojos no refrigerado.Puede detectar, identificar y reconocer objetos a una distancia muy larga, a más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja, lo que resulta en un costo relativamente alto que el detector no enfriado.
