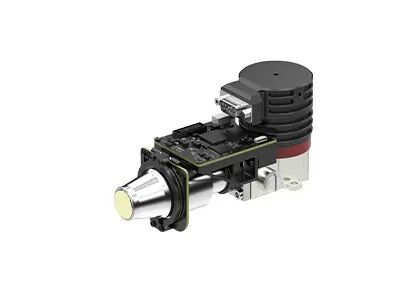

El módulo termal 320x256/los 30μm MCT MWIR de la cámara de la alta sensibilidad se refrescó
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS330 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 320x256 / 30μm | Velocidad de fotogramas | 1~200Hz ajustable |
|---|---|---|---|
| Tamaño | 142x58,5x71mm | Peso | ≤680g |
| NETO | ≤9mK | Rango espectral | 3,7 ~ 4,8 μm |
| Resaltar | Módulo termal 320x256 de la cámara,módulo termal de la cámara 680g,módulo de la cámara de 9mK MWIR |
||
Descripción de producto
Modulo infrarrojo refrigerado MWIR de alta sensibilidad 320x256 / 30μm MCT con tabla de proximidad
Descripción del producto
El módulo EYAS330 AD es un módulo infrarrojo refrigerado analógico-digital basado en formatos 320x256 con FPA IR de tono de 30 μm. La NETD típica de EYAS330 es inferior a 9mK.La alta sensibilidad asegura la detección o reconocimiento de muy pequeñas diferencias de radiación infrarroja a muy larga distancia.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS330 facilita a los clientes OEM realizar pruebas de aceptación rápida en el detector infrarrojo refrigerado C330M 320x256/30μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | EYAS330 |
| Rendimiento del detector IR | |
| Resolución | 320x256 |
| Pitch de los píxeles | 30 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 9mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 200Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 7W |
| Dimensión (mm) | 142×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS330 se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de productos
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores IR tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores.
Preguntas frecuentes
1¿Qué es el detector MCT/HgCdTe?
MCT, también llamado HgCdTe, se refiere al mercurio-cadmio-telururo que es un compuesto químico de telururo de cadmio (CdTe) y telururo de mercurio (HgTe) y un material común en los fotodetectores.El detector MCT/HgCdTe es un detector fotoconductor que opera en un entorno criogénico y puede detectar radiación infrarrojaEs más sensible que los sensores térmicos.
2¿Qué es el detector T2SL?
T2SL se refiere a la Superred de tipo II, que es un material artificial con heterojunción periódica de crecimiento alternado a un tamaño nanométrico.como gran masa efectiva de electronesEn comparación con el detector de infrarrojos MCT, el detector de infrarrojos T2SL tiene una buena uniformidad de material, bajo coste,y un rendimiento similar al del detector de infrarrojos MCT en banda de onda media y larga, pero tiene grandes ventajas en banda de onda muy larga.
