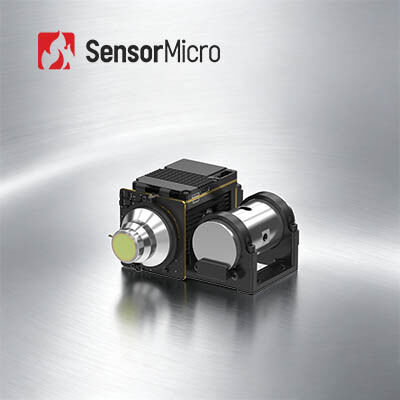

Núcleo de cámara MWIR de alta resolución 1280x1024 con paso de píxel de 10 µm y velocidad de fotogramas de 50 Hz para una integración rápida
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC1210HMF |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución del detector | 1280x1024 / 10μm | Velocidad de fotogramas | 50Hz |
|---|---|---|---|
| Utilizado para | Desarrollo secundario | Tamaño | 149x58,5x71mm |
| NETO | 20 mK(F2); 25mK(F4) | Rango espectral | 3,7 ~ 4,8 μm |
| Resaltar | MWIR refrescó la integración infrarroja del detector,1280x1024 refrescó el detector infrarrojo,Detector refrescado del mwir |
||
Descripción de producto
Módulo de Cámara Infrarroja Refrigerada MWIR de Integración Rápida 1280x1024 10µm
Descripción del Producto
El GAVIN GC1210HMF es un núcleo de cámara infrarroja de onda media (MWIR) refrigerado de alto rendimiento construido alrededor de un detector de Alta Temperatura de Operación (HOT) con una resolución de 1280×1024 y un paso de píxel de 10µm. Superando a los módulos MWIR convencionales de 640×512/15µm, presenta un tamaño de píxel más pequeño y una resolución cuatro veces mayor para mejorar sustancialmente la resolución espacial y la precisión de la imagen.
Equipado con algoritmos avanzados de DRC, reducción de ruido 2D/3D y mejora de bordes, captura imágenes infrarrojas nítidas y detalladas a nivel de megapíxeles. Aprovechando la tecnología HOT de vanguardia que soporta operaciones a alta temperatura de 150K y enfriamiento rápido de ≤4 minutos, el núcleo logra excelentes características SWaP con dimensiones compactas de 101×101×54 mm y un diseño ligero de 570 g.
Características Principales
- Imagen de Megapíxeles, Calidad Superior - Desarrollado sobre un detector infrarrojo HOT MWIR de 1280×1024/10µm, que ofrece una calidad de imagen de alta definición y delicada. Integrado con algoritmos avanzados de procesamiento de imágenes como DRC, reducción de ruido 2D/3D y mejora de bordes EE para una imagen más clara.
- Tecnología HOT para la Máxima Optimización SWaP - Soporta operaciones a alta temperatura de 150K, con un tiempo de enfriamiento ≤4 min. Dimensiones compactas de hasta 101×101×54 mm, peso ligero de solo 570 g.
- Interfaces Ricas, Integración Sencilla - Soporta salidas de video Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/fibra óptica. Salida de datos de imagen RAW/YUV flexible.
Especificaciones del Producto
| Modelo | GAVIN GC1210HMF |
|---|---|
| Resolución | 1280×1024 |
| Tamaño de Píxel | 10µm |
| Respuesta Espectral | 3.7µm±0.2µm～4.8µm±0.2µm |
| NETD del Detector IR (23℃) | 20mK(F2) 25mK(F4) |
| Velocidad de Fotogramas | 50Hz |
| Zoom Digital | Zoom digital continuo de 1x a 8x |
| Dirección de Imagen | Volteo Horizontal/Vertical/Diagonal |
| Algoritmo de Imagen | DRC, Reducción de Ruido de Imagen 2D/3D, EE |
| Video Digital | Estándar: DVP Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo |
| Sincronización Externa | Estándar: LV-TTL Opcional: RS422/LVDS |
| Comunicación | Estándar: USB2.0/LV-TTL Opcional: RS422/CAN/USB3.0/GigE |
| Fuente de Alimentación | 12V±1V |
| Consumo de Energía Estable (23℃) | ≤8W |
| Tiempo de Enfriamiento (23℃) | ≤4min |
| Tamaño (mm) | 101×101×54 |
| Peso (g) | ≤570 |
| Temperatura de Operación | -40℃~+71℃ |
| Lente Óptica | Enfoque fijo: 15mm/F2 Zoom continuo: 15~300mm/F4 30~500mm/F4 |
Aplicaciones Industriales
El módulo de imagen térmica GAVIN GC1210HMF se utiliza ampliamente en muchas áreas como END, Monitoreo Ambiental, Vigilancia de Largo Alcance, Investigación Científica, etc.
Nuestras Ventajas
- Cartera de Productos Diversificada
- Profunda Experiencia Técnica
- Validación Rigurosa de Fiabilidad Garantiza la Calidad
- Enfocados en la Innovación y la Implementación Práctica en Detección Infrarroja
- Soporte Técnico Profesional y Servicios de Desarrollo Conjunto
Preguntas Frecuentes
¿Qué es un detector infrarrojo / sensor de imagen térmica?
Las ondas infrarrojas no pueden ser vistas por el ojo humano. Un detector infrarrojo / sensor de imagen térmica es un dispositivo optoelectrónico que reacciona a la radiación infrarroja y la energía térmica, la convierte en una señal eléctrica y luego emite imágenes térmicas visibles.
¿Qué es WLP?
WLP se refiere a empaquetado a nivel de oblea. Es el proceso de completar el empaquetado de alto vacío directamente en toda la oblea MEMS, luego grabar y cortar para hacer un sensor infrarrojo individual. Junto con el empaquetado metálico y cerámico, son los 3 formatos principales de empaquetado de detectores infrarrojos no refrigerados.
¿Cuál es la ventaja de WLP?
Los detectores IR WLP están especialmente diseñados para cumplir con los requisitos de miniaturización y bajo costo en la aplicación de la tecnología infrarroja al mercado de la electrónica de consumo. Global Sensor Technology, con capacidad de fabricación en volumen, ahora ofrece una variedad de soluciones de módulos infrarrojos WLP para impulsar más aplicaciones nuevas en mercados emergentes.
