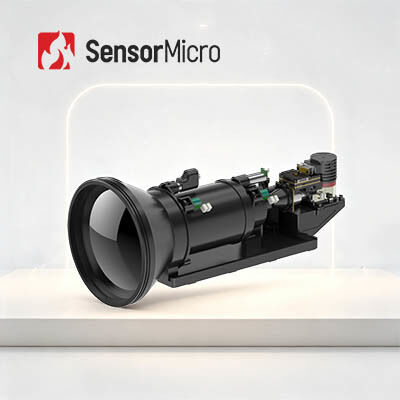

Modulo de imágenes térmicas MWIR refrigerado de alta resolución 640x512 con 16mK NETD
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC615MA |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tipo | Modulo de cámara térmica refrigerada | Peso | ≤680g |
|---|---|---|---|
| Resolución | 640x512/15μm | Detector de infrarrojos NETD (23 ℃) | 16mK(F2);18mK(F4) |
| Tamaño | 142×58,5×80mm | Longitud de onda media | 3,7 ~ 4,8 μm |
| Resaltar | Módulo de la toma de imágenes térmica de MWIR,Alto marco Rate Thermal Imaging Module |
||
Descripción de producto
Módulo de imágenes térmicas MWIR de alta velocidad de fotogramas refrigerado 640x512/15μm
Resumen del producto
Modulo de imágenes térmicas MWIR de 640x512/15 μm refrigerado con alta velocidad de fotograma con refrigerador cryo RS058
GAVIN GC615MA es un módulo de imagen térmica de onda media enfriado. Consiste en un detector infrarrojo MWIR de 640x512/15μm con un criocolorador de Stirling de baja temperatura RS058,La electrónica de hardware y varios algoritmos de procesamiento de imágenes también están integrados ya para presentar imágenes térmicas nítidas y claras.
Varios algoritmos de procesamiento de imágenes ya están integrados en la electrónica GAVIN GC615MA para emitir imágenes infrarrojas claras en la oscuridad total o en malas condiciones climáticas.Puede detectar y reconocer riesgos y amenazas a larga distancia mientras presenta más detalles del objetivo a corta distancia.
Cuando se integra con el detector infrarrojo MWIR refrigerado de 640x512 / 15μm, la velocidad de fotogramas del GAVIN GC615MA se puede configurar hasta 100Hz,que es muy adecuado para aplicaciones que requieren la observación de objetos en rápido movimiento.
Nos especializamos en el diseño, fabricación, venta y comercialización de detectores térmicos infrarrojos y núcleos de cámaras térmicas.Podemos proporcionar a nuestros clientes una variedad de soluciones de imágenes térmicas infrarrojas que acortan el tiempo de desarrollo secundario y reducen en gran medida el costo para los clientes.
Principales características
- FPA generalizado, compatibilidad amplia
- Desarrollado basado en un detector infrarrojo enfriado MWIR de 640×512/15μm, que garantiza una calidad de imagen estable
- Algoritmos de imagen integrados de próxima generación, incluidos DRC, reducción de ruido 2D / 3D y EE (mejoramiento de bordes) para obtener imágenes más claras
- Alta confiabilidad, alta sensibilidad
- El infrarrojo enfriado a media onda garantiza una excelente versatilidad y consistencia
- Alta sensibilidad térmica con NETD tan baja como 16mK
- Fácil integración y configuración flexible
- Interfaz de vídeo Cameralink con salida de datos de imagen RAW/YUV
- Disponible con varias configuraciones ópticas de zoom continuo
Especificaciones del producto
| Modelo | GAVIN GC615MA y sus componentes |
|---|---|
| Indicadores | |
| Resolución | 640×512 |
| Tamaño de los píxeles | 15 μm |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD ((23°C) | Se aplicará el procedimiento siguiente: 18mK ((F4) |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz y 100 Hz |
| Zoom digital | Zoom digital continuo de 1 a 8 veces |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Eléctrico | |
| Video analógico | PAL/NTSC |
| Video digital | El número de unidad de control de la unidad de control de la unidad de control será el siguiente: Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples |
| Sincronización externa | Se aplicará la norma LV-TTL. Opción: RS422/LVDS |
| Comunicación | Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE |
| Fuente de alimentación | Las partidas de los componentes de las máquinas de ensamblaje |
| Consumo de energía constante ((23°C) | ≤ 10 W |
| Tiempo de enfriamiento ((23°C) | ≤ 8 minutos |
| Tamaño ((mm) | 142 × 58,5 × 80 |
| Peso (g) | ≤ 680 |
| Temperatura de funcionamiento | -40°C~+71°C |
| Lentes ópticas | |
| Opciones de lentes | Enfoque fijo: 25 mm/F2 Zoom continuo: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4 |
Aplicaciones industriales
- Los ensayos no destructivos (ENT)
- Control del medio ambiente
- Vigilancia a larga distancia
- Investigación científica
Servicio estandarizado
Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico a distancia:Soporte 24/7 - respuesta rápida y resolución oportuna para problemas críticos.
Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
Las imágenes térmicas infrarrojas son un método que utiliza la radiación infrarroja y la energía térmica para recopilar información sobre objetos, con el fin de formular imágenes de ellos,o obtener información de temperatura de los objetos, incluso en entornos de baja visibilidad.
2¿Cuáles son las consideraciones clave sobre un detector infrarrojo / módulo térmico para su aplicación?
- Resolución del detector
- El tamaño del píxel
- El NETD
- La calidad de la imagen
- Las opciones de lentes
- El consumo de energía
- El tamaño y el peso
- La interfaz mecánica y eléctrica
- El presupuesto
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
- Para el teleobjetivo, es adecuado para objetivos que son relativamente pequeños y necesitan ser vistos desde una distancia larga
- Para ver más detalles de los objetos a corta distancia, la lente gran angular es mejor
- La lente macro es para ver un objetivo muy pequeño a corta distancia, como el circuito de chips
